Alta pressão 1/2" ANSI B16.9 Direita SCH80 Butt Soldado Cross Pipe Fitting

  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
Lugar de origem China
Marca TOBO
Certificação SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número do modelo Cobre Níquel C70600
Quantidade de ordem mínima 10 peças
Detalhes da embalagem Caixa de madeira
Tempo de entrega 7workdays
Termos de pagamento Western Union, T/T, D/P

Contacte-me para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do produto Cruz de tubo de cobre níquel Grau do material C70600
Tamanho 2" SCH40 Aplicação aquecedor de água
Tipo Igual Superfície Sopro
Tratamento Recheado Materiais Plástico, aço inoxidável, ferro, PVC, pp
Destacar

Instalação de tubos transversais de alta pressão

,

Instalação de tubos cruzados de soldadura de traseira

,

ANSI B16.9 Instalação de tubos transversais
Deixe um recado
Descrição de produto

Encaixe de tubulação reto de alta pressão da cruz da solda de extremidade do ANSI B16.9 SCH80 de 1/2"



Marcel Piping é o fabricante supremo da cruz asme b16.9, comumente conhecida como conexão para tubo de 4 vias.O T cruzado geralmente gera alta tensão no tubo conforme a temperatura muda, porque eles estão no centro de quatro pontos de conexão.Em comparação, um tee é mais estável do que uma cruz, pois um tee se comporta como um banquinho de três pernas, enquanto uma cruz se comporta como um banquinho de quatro pernas.

Fomentados por uma equipa de profissionais brilhantes, podemos fornecer cruzetas para tubos em dois tipos, nomeadamente, cruzeta recta e cruzeta redutora numa gama completa de formatos e dimensões.Somos um fornecedor líder de tees cruzados de aço inoxidável e tees cruzados de aço-liga para clientes nacionais e internacionais em vários setores, como petróleo e gás, petroquímico, geração de energia, produtos farmacêuticos, fabricação de papel, indústria de gás natural e fábricas de produtos químicos.Cross é usado em muitas aplicações, como junção para tubos que se cruzam.

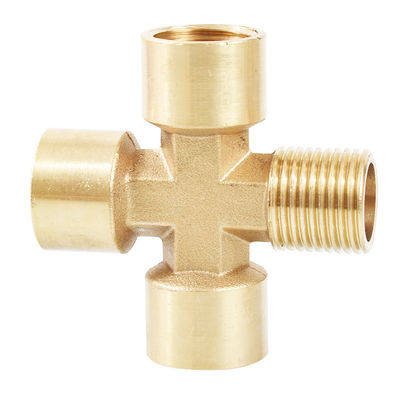

Alta pressão 1/2" ANSI B16.9 Direita SCH80 Butt Soldado Cross Pipe Fitting 0

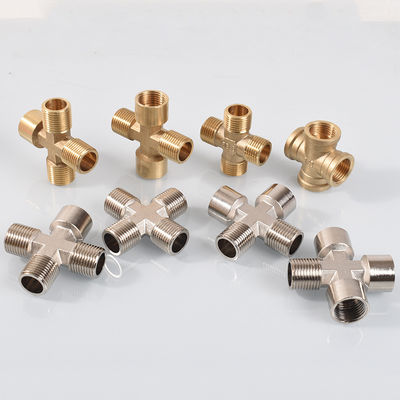

Alta pressão 1/2" ANSI B16.9 Direita SCH80 Butt Soldado Cross Pipe Fitting 1
Acionista de cruz igual para solda de topo, acessórios transversais de tubo, encaixe de tubo cruzado redutor, cruz reta ASME B16.9 Delaer

Nossas Cruz Igual, Cruz Redutora e Cruz Lateral de grau especial oferecidas são amplamente fornecidas por nós para muitas indústrias, como geração de energia, petroquímica, construção naval, fabricação de papel, química, farmacêutica e fabricação.

Dependendo das especificações e requisitos de nossos clientes, podemos fabricar e oferecer cruz reta e cruz redutora em vários graus, incluindo 202, 304/304L, 904L, 316/316L, Duplex 2205, Liga 20, Níquel Cupro, Liga Monel 400, Liga Inconel 625 , Inconel Alloy 600, Hastelloy Alloy C276 e também em vários graus de alumínio.

Revendedor de cruz desigual Buttweld, acessórios cruzados iguais Buttweld, fórmula cruzada igual, definição de encaixe de tubo cruzado, encaixe cruzado reto, calculadora de peso cruzado igual, revendedores de acessórios para tubos cruzados retos na Índia

Especificação cruzada de tubo soldado de topo ANSI / ASME B16.9 - Cruz igual, cruz redutora

Dimensões ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diâmetro externo Cruz Igual (1/2″~24″), ERW / Cruz Igual Buttweld (1/2″~48″), Cruz Redutora (1/2″~24″), Cruz Redutora ERW / Buttweld (1/2″～ 48″)
Tipos Cruz Igual, Cruz Redutora
Espessura da parede 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Serviços de valor acrescentado Galvanização por imersão a quente, revestimento epóxi e FBE, eletropolimento, jateamento de areia, rosqueamento, soldagem
Classes de produção Aço inoxidável, liga de aço, duplex, ligas de níquel, aço de baixa temperatura, aço carbono, cupro níquel



Padrões de fabricação de cruz de tubo Buttweld, cruz igual, cruz redutora

COMO EU: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
PT: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Especificação padrão para conexões de tubulação de aço inoxidável austenítico forjado
ASME B16.9 Acessórios forjados feitos de fábrica para soldagem de topo
ASME B16.25 Extremidades para soldagem de topo
ASME B16.28 Cotovelos de raio curto em aço forjado e retornos de solda de topo
MSS SP-43 Conexões de solda de topo forjadas e fabricadas para aplicações de baixa pressão e resistentes à corrosão

Classes de material cruzado de tubo Buttweld

Aço inoxidável ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Aço carbono ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 e WPHY 70.
Aço carbono de baixa temperatura ASTM A420 WPL3, A420 WPL6
Liga de aço ASTM/ASME A/SA 234 gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Aço Duplex ASTM A 815, ASME SA 815 UNS NO S31803, S32205.Trabalho nº 1.4462
Liga de Níquel ASTM/ASME SB 336 UNS 2200 (NÍQUEL 200), UNS 2201 (NÍQUEL 201), UNS 4400 (MONEL 400), UNS 8020 (LIGA 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)



ANSI/ASME B16.9 DIMENSÕES TRANSVERSAIS IGUAIS DE SOLDA DE TOPO

Tabela de dimensões cruzadas Buttweld

Alta pressão 1/2" ANSI B16.9 Direita SCH80 Butt Soldado Cross Pipe Fitting 2
Tamanho nominal do tubo (NPS) DN Diâmetro externo no chanfro Centro-a-fim
Executar.C Tomada.M[Notas(1) e (2)]
1/2 15 21.3 25 25
3/4 20 26,7 29 29
1 25 33,4 38 38
1-1/4 32 42,2 48 48
1-1/2 40 48,3 57 57
2 50 60,3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114,3 105 105
5 125 141,3 124 124
6 150 168,3 143 143
8 200 219.1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406,4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

As dimensões estão em milímetros, salvo indicação em contrário.A espessura da parede (t) deve ser especificada pelo cliente.

Buttweld reduzindo dimensões transversais

Alta pressão 1/2" ANSI B16.9 Direita SCH80 Butt Soldado Cross Pipe Fitting 3

Diâmetro nominal Diâmetro externo Centro ao fim
D1 D2
DN NPS Série A Série B Série A Série B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21.3 18 29 29
20×10 3/4×3/8 26,9 25 17.3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42,4 38 42,4 38 48 48
32×25 1,1/4×1 42,4 38 33,7 32 48 48
32×20 1,1/4×3/4 42,4 38 26,9 25 48 48
32×15 1,1/4×1/2 42,4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48,3 45 48,3 45 57 57
40×32 1,1/2×1,1/4 48,3 45 42,4 38 57 57
40×25 1,1/2×1 48,3 45 33,7 32 57 57
40×20 1,1/2×3/4 48,3 45 26,9 25 57 57
40×15 1,1/2×1/2 48,3 45 21.3 18 57 57
50×50 2×2 60,3 57 60,3 57 64 64
50×40 2×1,1/2 60,3 57 48,3 45 64 60
50×32 2×1,1/4 60,3 57 42,4 38 64 57
50×25 2x1 60,3 57 33,7 32 64 51
50×20 2×3/4 60,3 57 26,9 25 64 44
65×65 2/1/2×2,1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60,3 57 76 70
65×40 2/1/2×1,1/2 73,0 76 48,3 45 76 67
65×32 2/1/2×1,1/4 73,0 76 42,4 38 76 64
65×25 2/1/2×1 73,0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2,1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60,3 57 86 76
80×40 3×1,1/2 88,9 89 48,3 45 86 73
80×32 3×1,1/4 88,9 89 42,4 38 86 70
90×90 3,1/2×3,1/2 101,6 – 101,6 – 95 95
90×80 3,1/2×3 101,6 – 88,9 89 95 92
90×65 3,1/2×2,1/2 101,6 – 73,0 76 95 89
90×50 3,1/2×2 101,6 – 60,3 57 95 83
90×40 3,1/2×1,1/2 101,6 – 48,3 45 95 79
100×100 4×4 114,3 108 114,3 108 105 105
100×90 4×3,1/2 114,3 108 101,6 – 105 102
100×80 4×3 114,3 108 88,9 89 105 98
100×65 4×2,1/2 114,3 108 73,0 76 105 95
100×50 4x2 114,3 108 60,3 57 105 89
100×40 4×1,1/2 114,3 108 48,3 45 105 86
125×125 5×5 141,3 133 141,3 133 124 124
125×100 5×4 141,3 133 114,3 108 124 117
125×90 5×3,1/2 141,3 – 101,6 – 124 114
125×80 5×3 141,3 133 88,9 89 124 111
125×65 5×2.1.2 141,3 133 73,0 76 124 108
125×50 5×2 141,3 133 60,3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141,3 133 143 137
150×100 6×4 168,3 159 114,3 108 143 130
150×90 6×3,1/2 168,3 – 101,6 – 143 127
150×80 6x3 168,3 159 88,9 89 143 124
150×65 6×2,1/2 168,3 159 73,0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8x6 219.1 219 168,3 159 178 168
200×125 8×5 219.1 219 141,4 133 178 162
200×100 8×4 219.1 219 114,3 108 178 156
200×90 8×3,1/2 219.1 – 101,6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10x8 273,0 273 219.1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141,3 133 216 191
250×100 10×4 273,0 273 114,3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12x10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219.1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141,3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14x12 355,6 377 323,9 325 279 270
350×250 14x10 355,6 377 273,0 273 279 257
350×200 14x8 355,6 377 219.1 219 279 248
350×150 14x6 355,6 377 168,3 159 279 238
400×400 16×16 406,4 426 406,4 426 305 305
400×350 16x14 406,4 426 355,6 377 305 305
400×300 16x12 406,4 426 323,9 325 305 295
400×250 16x10 406,4 426 273,0 273 305 283
400×200 16×8 406,4 426 219.1 219 305 273
400×150 16x6 406,4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18x16 457 480 406,4 426 343 330
450×350 18x14 457 480 355,6 377 343 330
450×300 18x12 457 480 323,9 325 343 321
450×250 18x10 457 480 273,0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406,4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



Tipos disponíveis cruzados de solda de topo ASME B16.9

Cruz Igual Buttweld Encaixe cruzado com redução de solda de topo
Reduzindo acessórios transversais Acessórios para tubos cruzados de redução de aço
ASME B16.9 Cruz Desigual Cruz desigual de alta qualidade
Cruz Reta Buttweld Solda de topo reduzindo acessórios para tubos cruzados
Cruz de topo ANSI B16.9 Cruz de tubo Buttweld ASME B16.28
Acessórios para tubos cruzados Buttweld Cruz Barrada Buttweld
Encaixe Cruzado Igual Encaixe Cruzado
Cruz de redução Buttweld Encaixe Cruzado Igual Buttweld

Lista de preços cruzados de tubos Buttweld

Cruz igual de solda de topo ASME B16.9
Preço FOB: US$ 0,5-6/peça

Buttweld sch40 Cruz Desigual
Preço FOB: US$ 1,2-2500/peça

Acessórios transversais iguais
Preço FOB: US$ 1-5.000/peça

Cruz de redução de solda de topo ASME B16.9
Preço FOB: US$ 0,11-999/peça

ASME B16.9 Buttweld reduzindo acessórios para tubos cruzados
Preço FOB: US$ 0,2-50/peça

Cruz Barrada Buttweld
Preço FOB: US$ 0,2-500/peça

Cruz Igual
Preço FOB: US$ 0,11-1/peça
