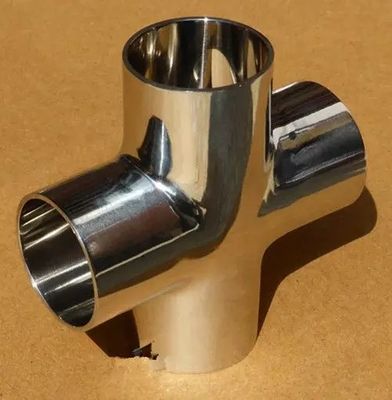

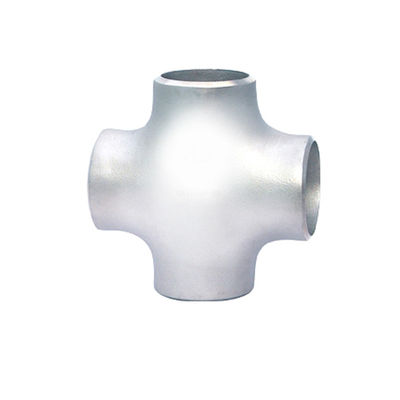

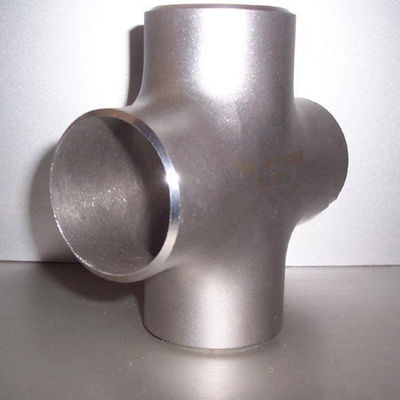

ANSI de cobre apropriado transversal igual B16.9 em linha reta 2" do níquel da tubulação de CuNi 9010 SCH40

  • CuNi 9010 Equal Cross Pipe Fitting Copper Nickel ANSI B16.9 Straight 2" SCH40
  • CuNi 9010 Equal Cross Pipe Fitting Copper Nickel ANSI B16.9 Straight 2" SCH40
  • CuNi 9010 Equal Cross Pipe Fitting Copper Nickel ANSI B16.9 Straight 2" SCH40
Lugar de origem China
Marca TOBO
Certificação SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número do modelo Cobre Níquel C70600

Contacte-me para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do produto Cruz de tubo de cobre níquel Grau de material C70600
Tamanho 2" SCH40 Aplicação Aquecedor de água
Tipo Igual Superfície explodir
Tratamento recozido
Destacar

Encaixe de tubulação transversal igual

,

Encaixe de tubulação transversal de CuNi 9010

,

Encaixe transversal do cobre SCH40
Deixe um recado
Descrição de produto

Revista a cruz igual de CuNi 9010 do níquel, cruz reta do ANSI B16.9, 2" encaixe de tubulação da cruz SCH40

Especificação transversal da tubulação Buttweld de ANSI/ASME B16.9 – cruz igual, reduzindo a cruz

Dimensões ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diâmetro externo Cruz igual (″), ERW/cruz igual Buttweld do ″ ~24 de 1/2 (″ do ″ ~48 de 1/2), reduzindo a cruz (″ do ″ ~24 de 1/2), ERW/cruz de diminuição Buttweld (″ do ″ ~48 de 1/2)
Tipos Cruz igual, reduzindo a cruz
Espessura de parede 3mm – 40mm/SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Serviços de valor acrescentado Galvanização mergulhada quente, cola Epoxy & revestimento de FBE, eletro polonês, sopro de areia, rosqueamento, soldando
Categorias da produção De aço inoxidável, aço de liga, duplex, ligas de níquel, aço da baixa temperatura, aço carbono, níquel de Cupro

O grupo de Tobo é fabricante supremo da cruz do asme b16.9 conhecida geralmente como um encaixe de tubulação de 4 maneiras. O T transversal gera geralmente o esforço alto na tubulação como mudanças de temperatura, porque estão no centro de quatro pontos de conexão. Em comparação, um T é mais constante do que uma cruz, porque um T se comporta como um tamborete três-equipado com pernas, quando uma cruz se comportar como um tamborete quadrúpede.

Promovido com uma equipe de profissionais brilhantes, nós podemos fornecer a cruz da tubulação em dois tipos a saber, a cruz reta e cruz da diminuição em uma escala completa das formas e das dimensões. Nós somos um fornecedor principal do T transversal de aço inoxidável e do T transversal de aço da liga aos clientes domésticos e clientes internacionais em várias indústrias tais como o petróleo e gás, a produção petroquímica, de eletricidade, os fármacos, a fabricação do papel, a indústria do gás natural e os centrais química. A cruz é usada em muitas aplicações, como uma junção para as tubulações de cruzamento.

ANSI de cobre apropriado transversal igual B16.9 em linha reta 2" do níquel da tubulação de CuNi 9010 SCH40 0
ANSI de cobre apropriado transversal igual B16.9 em linha reta 2" do níquel da tubulação de CuNi 9010 SCH40 1
Acionista da cruz do igual da solda de extremidade, encaixes transversais da tubulação, reduzindo o encaixe de tubulação transversal, cruz reta ASME B16.9 Delaer

Nossa cruz igual oferecida, reduzindo a cruz especial transversal transversal e lateral da categoria é fornecida extensamente por nós a muitas indústrias tais como a produção de eletricidade, o petroquímico, a construção naval, a fabricação do papel, o químico, o farmacêutico, e fabricação.

Segundo nossas especificações e exigências do cliente, nós podemos fabricar e oferecer a cruz reta e cruz da diminuição nas várias categorias que incluem 202, 304/304L, 904L, 316/316L, duplex 2205, liga 20, níquel de Cupro, liga 400 de Monel, liga 625 de Inconel, liga 600 de Inconel, liga C276 de Hastelloy, e igualmente em várias categorias de alumínio.

Negociante de cruz desigual Buttweld, encaixes transversais iguais Buttweld, fórmula transversal igual, definição transversal do encaixe de tubulação, encaixe transversal reto, calculadora transversal igual do peso, negociantes transversais retos dos encaixes de tubulação na Índia

Padrões de fabricação de cruz Buttweld da tubulação, cruz igual, reduzindo a cruz

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
RUÍDO: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Especificação padrão para os encaixes tranquilos de aço inoxidável austeníticos feitos
ASME B16.9 Encaixes feitos Fábrica-feitos Buttwelding
ASME B16.25 Extremidades de Buttwelding
ASME B16.28 Cotovelos curtos de aço feitos do raio e retornos de Buttwelding
MSS SP-43 Encaixes feitos e fabricados para a baixa pressão, aplicações resistentes à corrosão da Extremidade-soldadura

Categorias materiais transversais da tubulação Buttweld

De aço inoxidável ASTM A403 WP GR. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Aço carbono ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Aço carbono da baixa temperatura ASTM A420 WPL3, A420 WPL6
Aço de liga ASTM/ASME A/SA 234 GR. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Aço frente e verso ASTM A 815, ASME SA 815 UNS NENHUM S31803, S32205. No. 1,4462 de Werkstoff
Liga de níquel SB DE ASTM/ASME 336 UNS 2200 (NÍQUEL 200), UNS 2201 (NÍQUEL 201), UNS 4400 (MONEL 400), UNS 8020 (LIGA 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

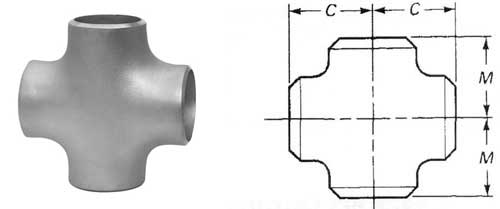

DIMENSÕES TRANSVERSAIS IGUAIS BUTTWELD DE ANSI/ASME B16.9

A cruz Buttweld dimensiona a carta

Dimensões transversais da tubulação
Tamanho nominal da tubulação (NPS) DN Diâmetro externo no chanfro À-fim do centro
Run.C Tomada. M [notas (1) e (2)]
1/2 15 21,3 25 25
3/4 20 26,7 29 29
1 25 33,4 38 38
1-1/4 32 42,2 48 48
1-1/2 40 48,3 57 57
2 50 60,3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114,3 105 105
5 125 141,3 124 124
6 150 168,3 143 143
8 200 219,1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406,4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

As dimensões estão nos milímetros salvo indicação contrária. Espessura de parede (t) deve ser especificado pelo cliente.

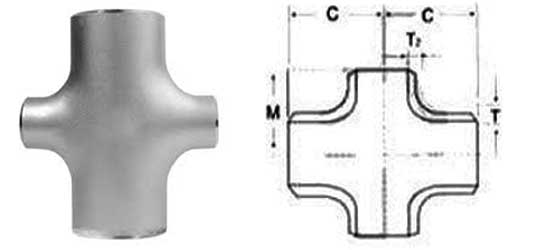

Dimensões transversais de diminuição Buttweld

Reduzindo dimensões do T

Diâmetro nominal Diâmetro externo Centro a terminar
D1 D2
DN NPS Série A Série B Série A Série B C M
15×15 1/2×1/2 21,3 18 21,3 18 25 25
15×10 1/2×3/8 21,3 18 17,3 14 25 25
15×8 1/2×1/4 21,3 18 13,7 10 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21,3 18 29 29
20×10 3/4×3/8 26,9 25 17,3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21,3 18 38 38
32×32 1.1/4×1.1/4 42,4 38 42,4 38 48 48
32×25 1.1/4×1 42,4 38 33,7 32 48 48
32×20 1.1/4×3/4 42,4 38 26,9 25 48 48
32×15 1.1/4×1/2 42,4 38 21,3 18 48 48
40×40 1.1/2×1.1/2 48,3 45 48,3 45 57 57
40×32 1.1/2×1.1/4 48,3 45 42,4 38 57 57
40×25 1.1/2×1 48,3 45 33,7 32 57 57
40×20 1.1/2×3/4 48,3 45 26,9 25 57 57
40×15 1.1/2×1/2 48,3 45 21,3 18 57 57
50×50 2×2 60,3 57 60,3 57 64 64
50×40 2×1.1/2 60,3 57 48,3 45 64 60
50×32 2×1.1/4 60,3 57 42,4 38 64 57
50×25 2×1 60,3 57 33,7 32 64 51
50×20 2×3/4 60,3 57 26,9 25 64 44
65×65 2/1/2×2.1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60,3 57 76 70
65×40 2/1/2×1.1/2 73,0 76 48,3 45 76 67
65×32 2/1/2×1.1/4 73,0 76 42,4 38 76 64
65×25 2/1/2×1 73,0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2.1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60,3 57 86 76
80×40 3×1.1/2 88,9 89 48,3 45 86 73
80×32 3×1.1/4 88,9 89 42,4 38 86 70
90×90 3.1/2×3.1/2 101,6 – 101,6 – 95 95
90×80 3.1/2×3 101,6 – 88,9 89 95 92
90×65 3.1/2×2.1/2 101,6 – 73,0 76 95 89
90×50 3.1/2×2 101,6 – 60,3 57 95 83
90×40 3.1/2×1.1/2 101,6 – 48,3 45 95 79
100×100 4×4 114,3 108 114,3 108 105 105
100×90 4×3.1/2 114,3 108 101,6 – 105 102
100×80 4×3 114,3 108 88,9 89 105 98
100×65 4×2.1/2 114,3 108 73,0 76 105 95
100×50 4×2 114,3 108 60,3 57 105 89
100×40 4×1.1/2 114,3 108 48,3 45 105 86
125×125 5×5 141,3 133 141,3 133 124 124
125×100 5×4 141,3 133 114,3 108 124 117
125×90 5×3.1/2 141,3 – 101,6 – 124 114
125×80 5×3 141,3 133 88,9 89 124 111
125×65 5×2.1.2 141,3 133 73,0 76 124 108
125×50 5×2 141,3 133 60,3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141,3 133 143 137
150×100 6×4 168,3 159 114,3 108 143 130
150×90 6×3.1/2 168,3 – 101,6 – 143 127
150×80 6×3 168,3 159 88,9 89 143 124
150×65 6×2.1/2 168,3 159 73,0 76 143 121
200×200 8×8 219,1 219 219,1 219 178 178
200×150 8×6 219,1 219 168,3 159 178 168
200×125 8×5 219,1 219 141,4 133 178 162
200×100 8×4 219,1 219 114,3 108 178 156
200×90 8×3.1/2 219,1 – 101,6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10×8 273,0 273 219,1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141,3 133 216 191
250×100 10×4 273,0 273 114,3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219,1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141,3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273,0 273 279 257
350×200 14×8 355,6 377 219,1 219 279 248
350×150 14×6 355,6 377 168,3 159 279 238
400×400 16×16 406,4 426 406,4 426 305 305
400×350 16×14 406,4 426 355,6 377 305 305
400×300 16×12 406,4 426 323,9 325 305 295
400×250 16×10 406,4 426 273,0 273 305 283
400×200 16×8 406,4 426 219,1 219 305 273
400×150 16×6 406,4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406,4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273,0 273 343 308
450×200 18×8 457 480 219,1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406,4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219,1 219 381 324

Tipos disponíveis transversais Buttweld de ASME B16.9

Cruz igual Buttweld Solda de extremidade que reduz o encaixe transversal
Reduzindo os encaixes transversais Encaixes de tubulação transversais de diminuição de aço
Cruz desigual de ASME B16.9 Cruz desigual de alta qualidade
Cruz reta Buttweld Solda de extremidade que reduz os encaixes de tubulação transversais
Cruz Buttweld do ANSI B16.9 Cruz Buttweld da tubulação de ASME B16.28
Encaixes de tubulação transversais Buttweld Cruz barrada Buttweld
Encaixe transversal igual Encaixe transversal
Cruz de diminuição Buttweld Encaixe transversal igual Buttweld

Entrega em países de seguimento

Nossa programação de entrega Prazo de entrega aproximado (dias) Referência do cliente
Indonésia 20
  • Polpa & papel de Ásia: Plaza da terra de Sinarmas, torre II, Jl. M.H. Thamrin No .51, RT.9/RW.4, Gondangdia, Kec. Menteng, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta 10350, Indonésia
  • Pinta. Polpa do papiro de Lontar e indústria de papel: Tebing Tinggi, regência ocidental de Tanjung Jabung, Jambi 36552, Indonésia
  • Associação indonésia da polpa e do papel: Jl. Cimandiri No.6, RT.1/RW.5, Cikini, Kec. Menteng, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta 10330, Indonésia
Austrália 40
  • Parque de GNL do Plutão: Burrup com a 6714, Austrália
  • INPEX: St Georges Terrace do nível 22/100, Perth com a 6000, Austrália
  • PTY Ltd de McDermott Austrália: Nível 4/15-17 William St, Perth com a 6000, Austrália
Singapura 15
  • PTE Ltd das indústrias de KHO: 114 ruas da alfazema, cubo 2 de #07-76 CT, Singapura 338729
  • Segurança do campo petrolífero & PTE Ltd dos serviços: 34 Toh Guan Rd E, cubo da empresa da unidade 12, Singapura 608579
  • PTE a pouca distância do mar Ltd de Bourbon Ásia: 21 Ubi Rd 1, construção da confiança de #06-01 Cambridge, Singapura 408724
Índia 7
  • Serviços Pvt.Ltd do projeto de Chandra Oil & do gás: B-301, ÍCONE de Maahavir, lote nenhum: 89/90, Setor-15, Belapur, Navi, Mumbai, Maharashtra 400614
  • TechnipFMC: B1 – 701/701A, construção do Bumerangue, estrada de exploração agrícola de Chandivali, leste de Andheri, Yadav Nagar, Chandivali, Powai, Mumbai, Maharashtra 400072
  • Grupo de Ambico: Estrada de relação de Goregaon, sociedade de Sangam, Laxmi Nagar, oeste de Goregaon, Mumbai, Maharashtra 400104
Malásia 15
  • Setor petroleiro do nível 5 do QG do grupo de auxílio mútuo de Malásia, Menara Dayabumi, Jalan Sultan Hishamuddin, 50050 Kuala Lumpur, Wilayah Persekutuan Kuala Lumpur, Malásia
  • Óleo de Hablem & gás (M) BHD de Sdn – lote K-7162 (rés do chão), Bandar Seri Kerteh, 24300 Kerteh, Terengganu, Malásia
  • Malásia Petróleo Recursos Corporaçõ – unidade 20-11, GTower, Jalan Tun Razak, Kuala Lumpur, 50400 Kuala Lumpur, Wilayah Persekutuan Kuala Lumpur, Malásia
Kuwait 12
  • Mark Technologies Company W.L.L – 400 St, Ahmadi, Kuwait
  • Empresa dos petroleiros de óleo de Kuwait (KOTC) – Jamal Abdul Nasser St, Kuwait
  • Kuwait Aviação Fuelling Empresa – KAFCO – aeroporto internacional de Kuwait, Kuwait
Emiratos Árabes Unidos (UAE) 15
  • Al Masaood Oil & gás – 17° ANDAR (P), TORRE do AL MASAOOD, RUA de MOHAMMED do ESCANINHO de 606 HAMDAN – Abu Dhabi – Emiratos Árabes Unidos
  • LLC Dubai – Conrad Hotel, 50° andar – Sheikh Zayed Rd – Dubai – Emiratos Árabes Unidos de Raven General Petroleum
  • Safwan Petroleum Technologies Est. – Abu Dhabi – Emiratos Árabes Unidos
Alemanha 32
  • Mittelplate – 33,2 ″ E do ″ N 8°43 ' 51,6, Alemanha nova, Alemanha
  • GmbH de Oiltanking Alemanha & Co. quilograma – Fettweisstraße 30, 76189 Karlsruhe, Alemanha
  • Padeiro Hughes – Padeiro-Hughes-Straße 1, 29221 Celle, Alemanha
Itália 30
  • Caldeira industrial Itália – através de Enrico Fermi, 64/66, 24050 Grassobbio BG, Itália
  • S.r.l. de Itália da fabricação de Chemtura – através de G. Mazzini, 11, 24066 Pedrengo BG, Itália
  • Indústria da coala 2,0 – indústria da coala 2,0
Catar 15
  • Saras S.p.a. – SS 195, quilômetro 19.500, 09018 Sarroch CA, Itália
  • ISAB S.r.l. Sul de Impianti – SS ex 114 quilômetro 146, SP114, 96010 SÊNIORES de Priolo Gargallo, Itália
  • Raffineria Eni – através de Enrico Mattei, 46, de Burgondi picovolt de 27039 Sannazzaro, Itália
Reino Unido 40
  • Lindsey Oil Refinery – Eastfield Rd, Killingholme norte, Immingham DN40 3LW, Reino Unido
  • Refinaria de Stanlow – refinaria de Stanlow, porto CH65 4HB de Ellesmere, Reino Unido
  • Refinaria de petróleo da região central – Shelah Rd, Halesowen B63 3PN, Reino Unido
Dubai 15
  • Torre da convenção de Shell – de Dubai, 8° andar, ao lado de Shaik Zayed Road – Dubai – Emiratos Árabes Unidos
  • LLC de ENOC Processing Empresa – إ 77 – Dubai – Emiratos Árabes Unidos
  • Nemmoco Petróleo Corporaçõ – Sheikh Zayed Road, ó intercâmbio – Dubai – Emiratos Árabes Unidos
Omã 12
  • Orpic – Muscat, Omã
  • Matrizes de Omã do desenvolvimento do petróleo – Al Fahal Street, Muscat 100, Omã
Etiquetas:

Encaixe de tubulação da cruz C70600

Encaixe de tubulação transversal Buttweld do T

Encaixe de tubulação da cruz B16.9
