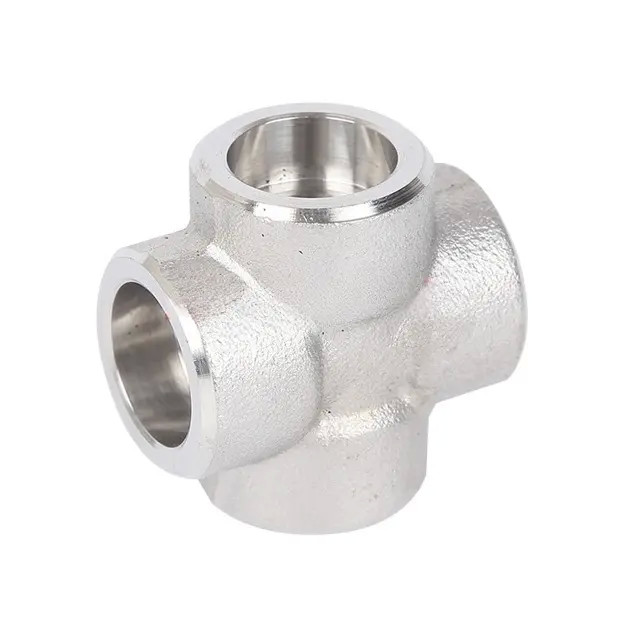

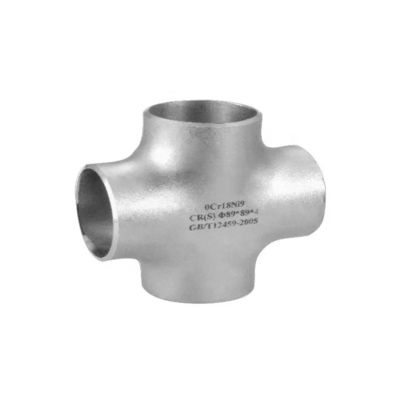

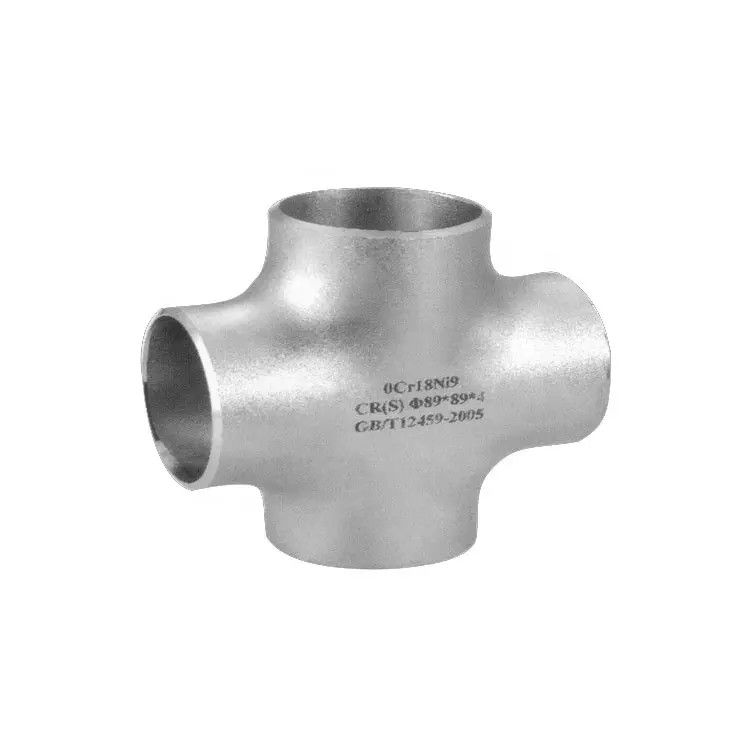

C70600 encaixe de tubulação em linha reta 2" da cruz do ANSI B16.9 SCH40 Buttweld

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Lugar de origem CHINA
Marca TOBO
Certificação SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Número do modelo Cobre Níquel C70600

Contacte-me para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do produto Cruz de tubo de cobre níquel Categoria material C70600
Tamanho 2" SCH40 Aplicação aquecedor de água
Tipo Igual Superfície Sopro
Tratamento Recozido
Destacar

Cruzeiro de tubos de cobre e níquel

,

ANSI B16.9 Instalação de tubos transversais

,

Instalação de tubos retos transversais SCH40
Deixe um recado
Descrição de produto

Fittings para tubos de ligação transversal, ligação transversal de alta qualidade

Preço de tubulação, tubulação, tubulação, tubulação, tubulação, tubulação, tubulação

Marcel Piping é o fabricante supremo deAsme b16.9 cruzO cross tee geralmente gera um alto estresse no tubo à medida que as mudanças de temperatura, porque eles estão no centro de quatro pontos de conexão.Um tee é mais estável do que uma cruz., como um tee se comporta como um banquinho de três patas, enquanto uma cruz se comporta como um banquinho de quatro patas.

Criado com uma equipa de profissionais brilhantes, podemos fornecercruzamento de tubosEm dois tipos, ou seja, cruz reta e cruz redutora, numa gama completa de formas e dimensões.Somos um dos principais fornecedores de aço inoxidável e de aço ligado para clientes nacionais e clientes internacionais em várias indústrias, como petróleo e gásO cruzamento é usado em muitas aplicações, como uma junção para tubos de intersecção.

C70600 encaixe de tubulação em linha reta 2" da cruz do ANSI B16.9 SCH40 Buttweld 0
C70600 encaixe de tubulação em linha reta 2" da cruz do ANSI B16.9 SCH40 Buttweld 1
Acessórios para tubulações, acessórios para tubulações, acessórios para tubulações, acessórios para tubulações, acessórios para tubulações, acessórios para tubulações

Nosso oferecido Equal Cross, Reducing Cross e Cross Lateral de grau especial Cross são amplamente fornecidos por nós para muitas indústrias como geração de energia, petroquímica, construção naval, fabricação de papel,químico, farmacêutica e fabricação.

Dependendo das especificações e exigências do nosso cliente, podemos fabricar e oferecer cruz reta e cruz redutora em vários graus, incluindo 202, 304/304L, 904L, 316/316L, Duplex 2205,Ligação 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276, e também em várias classes de alumínio.

Dealer de Buttweld Cross Inegal, Buttweld Equal Cross Fittings, Equal Cross Formula, Cross Pipe Fitting Definição, Cross Fitting Direito, Equal Cross Weight Calculator,Distribuidores de acessórios de tubos retos na Índia

ANSI/ASME B16.9 Especificação do cruzamento de tubos de soldadura por extrusão

Dimensões A norma ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diâmetro exterior Equal Cross (1/2′′?? 24′′), ERW / Buttweld Equal Cross ((1/2′′?? 48′′), Reducing Cross (1/2′′?? 24′′), ERW / Buttweld Reducing Cross ((1/2′′?? 48′′)
Tipos Cruz igual, cruz reduzida
Espessura da parede 3 mm 40 mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Serviços de valor acrescentado Galvanização por imersão a quente, revestimento epoxi e FBE, eletro-poluir, areamento, rosqueamento, soldadura
Graus de produção Aço inoxidável, aço ligado, duplex, ligas de níquel, aço de baixa temperatura, aço carbono, cupro-níquel

Padrões de fabrico de tubos de fundição por trituração de extrusão

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2615, DIN2615, DIN2616, DIN2617, DIN28011
Classe II: EN10253-1, EN10253-2
ASTM A403 ASME SA403 Especificação padrão para acessórios de tubulação de aço inoxidável austenítico forjado
ASME B16.9 Acessórios forjados fabricados em fábrica Soldadura de traseira
ASME B16.25 Fim da solda no rabo
ASME B16.28 Acessórios de fundição de aço de raio curto
MSS SP-43 Acessórios e acessórios de soldadura por extrusão fabricados para aplicações de baixa pressão e resistentes à corrosão

Graus de material de tubulação transversal

Aço inoxidável ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Aço carbono ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 e WPHY 70.
Aço carbono de baixa temperatura ASTM A420 WPL3, A420 WPL6
Aço ligado ASTM/ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Aço duplex ASTM A 815, ASME SA 815 UNS NO S31803, S32205.4462
Ligação de níquel ASTM / ASME SB 336 UNS 2200 (NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (ALLOIA 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601 ),UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 DIMENSIÕES CRUZAS IGUALES DE BUTTWELD

Gráfico de dimensões cruzadas do fêmur

Pipe Cross Dimensions
Tamanho nominal do tubo (NPS) DN Diâmetro externo em Bevel Centro a fim
Corra.C Outlet. M[Notas (1) e (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

As dimensões são em milímetros, salvo indicação em contrário.t) deve ser especificado pelo cliente.

Redução das dimensões cruzadas do fêmur

Reducing Tee Dimensions

Diâmetro nominal Diâmetro exterior Do centro ao fim
D1 D2
DN NPS Série A Série B Série A Série B C M
15×15 1/2 x 1/2 21.3 18 21.3 18 25 25
15 × 10 1/2 x 3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4 x 1/2 26.9 25 21.3 18 29 29
20 × 10 3/4 x 3/8 26.9 25 17.3 14 29 29
25×25 1 × 1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1 × 1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32×15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2 × 1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2 × 1,1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2x1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65 × 65 2/1/2 × 2,1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65 × 40 2/1/2×1,1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65 × 25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3 × 2,1/2 88.9 89 73.0 76 86 83
80×50 3×2 88.9 89 60.3 57 86 76
80×40 3 × 1,1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3.1/2×3.1/2 101.6 - Não. 101.6 - Não. 95 95
90×80 3.1/2×3 101.6 - Não. 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 - Não. 73.0 76 95 89
90×50 3.1/2 × 2 101.6 - Não. 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 - Não. 48.3 45 95 79
100 × 100 4×4 114.3 108 114.3 108 105 105
100 × 90 4 × 3,1/2 114.3 108 101.6 - Não. 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4 × 2,1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4 × 1,1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5 × 3,1/2 141.3 - Não. 101.6 - Não. 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5x2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150 × 150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6 × 3,1/2 168.3 - Não. 101.6 - Não. 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6 × 2,1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8 × 3,1/2 219.1 - Não. 101.6 - Não. 178 152
250 × 250 10 × 10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250 × 100 10×4 273.0 273 114.3 108 216 184
300×300 12x12 323.9 325 323.9 325 254 254
300×250 12 × 10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300 × 150 12 × 6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350 × 350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350 × 250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350 × 150 14 × 6 355.6 377 168.3 159 279 238
400 × 400 16 × 16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16 × 10 406.4 426 273.0 273 305 283
400×200 16 × 8 406.4 426 219.1 219 305 273
400×150 16 × 6 406.4 426 168.3 159 305 264
450 × 450 18×18 457 480 457 480 343 343
450 × 400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18 × 10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324

ASME B16.9 Tipos disponíveis de cruzes de soldadura

Buttweld Equal Cross Combinação transversal redutora de soldadura de traseira
Reduzir os acessórios cruzados Acessórios para tubos transversais de redução de aço
ASME B16.9 Cruz desigual Cruz desigual de alta qualidade
Buttweld Direito Cruz Acessórios para tubos transversais de redução de soldadura de traseira
ANSI B16.9 Buttweld Cruz As emissões de gases de efeito estufa devem ser calculadas em conformidade com a norma ASME B16.28
Acessórios para tubos transversais Buttweld Barred Cross
Equilíbrio cruzado Fitação cruzada
Cruzeiro Redutor do Buttweld Instalação transversal igual do fêmur

Lista de preços do Buttweld Pipe Cross

ASME B16.9 Cruzeira igual de soldadura de calcanhar
Preço FOB: US $ 0,5-6 / peça

Buttweld sch40 Cruzamento desigual
Preço FOB: US $ 1,2-2500 / peça

Instalações cruzadas iguais
Preço FOB: US $ 1-5000 / peça

ASME B16.9 Cruz redutora de soldadura de calcanhar
Preço FOB: US $ 0,11-999 / peça

ASME B16.9 Acessórios de tubulação transversal de redução de soldadura por extrusão
Preço FOB: US $ 0,2-50 / peça

Buttweld Barred Cross
Preço FOB: US $ 0,2-500 / peça

Equal Cross
Preço FOB: US $ 0,11-1 / peça
