Conexão de Tubo em Cobre Níquel CuNi 70/30 Grau Marinho ASME B16.5 Classe 150

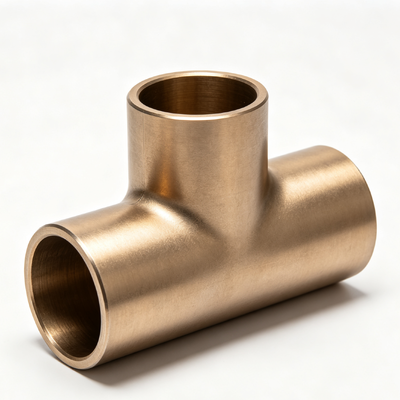

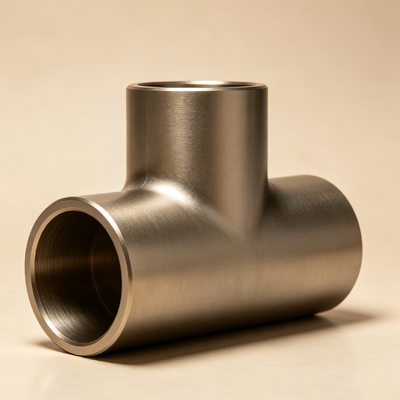

Tê de Cobre Níquel CuNi 70/30 Grau Marítimo para Tubulação ASME B16.5 Classe 150

1. Descrição do Produto

Um Tê de Cobre Níquel é uma conexão de tubulação em forma de T feita de liga de cobre-níquel, usada para desvio de fluxo, combinação ou conexão de ramificação de 90° em sistemas de tubulação para navios, engenharia offshore, plataformas offshore e serviços com meios corrosivos. Por estrutura, é classificado em tê igual e tê redutor. Por processo de fabricação, inclui tê sem costura prensado a quente, tê forjado em matriz e tê soldado. Por conexão de extremidade, inclui tê de solda de topo, tê de solda de soquete e tê roscado.

As classes de material típicas são C70600 (90/10 CuNi) e C71500 (70/30 CuNi). A liga de cobre-níquel 90/10 é à base de cobre, contendo aproximadamente 10% de níquel, com pequenas adições de ferro e manganês, oferecendo excelente resistência à corrosão pela água do mar, desempenho anti-incrustante e boas propriedades mecânicas gerais. O produto é geralmente recozido em solução, decapado e passivado. Cada lote é rastreável por número de calor e número de lote. Certificados de material podem ser fornecidos de acordo com EN 10204 3.1 ou 3.2, e certificação de sociedade classificadora como ABS, DNV, CCS, LR, NK, BV e KR podem ser solicitadas.

Este arquivo técnico é aplicável a Tês de Cobre Níquel fabricados de acordo com os requisitos ASME, ASTM, DIN, EEMUA, MSS e de sociedades classificadoras, para projeto, aquisição, inspeção e certificação de sistemas de tubulação de navios e offshore.

2. Aplicações

Tês de Cobre Níquel são adequados para os seguintes sistemas e condições de serviço:

• Sistemas de refrigeração com água do mar, sistemas de combate a incêndio, sistemas de água de lastro e sistemas de drenagem de porão em navios;

• Tubulações de transporte, refrigeração e combate a incêndio com água do mar em plataformas offshore, FPSOs e unidades de perfuração offshore;

• Sistemas de água de refrigeração para usinas de dessalinização e usinas de energia costeiras;

• Tubulações de transporte de meios corrosivos em plantas petroquímicas;

• Trocadores de calor, condensadores, resfriadores e sistemas de distribuição de tubulação;

• Indústrias farmacêutica, alimentícia, metalúrgica e outras que exigem alta resistência à corrosão e limpeza.

Meios aplicáveis incluem água do mar, salmoura, água doce e certos meios químicos corrosivos.
Ambientes aplicáveis incluem alta salinidade, condições de umidade, água do mar corrente e condições atmosféricas marinhas.
Cenários típicos de certificação incluem certificação de produto por sociedade classificadora, aprovação de fábrica, aprovação de tipo e testes testemunhados em projeto.

3. Vantagens

• Excelente resistência à corrosão pela água do mar, especialmente em ambientes de água do mar corrente;

• Forte resistência à corrosão por pites, corrosão em frestas e corrosão sob tensão;

• Liberação lenta de íons de cobre inibe a bioincrustação marinha;

• Boa soldabilidade, adequada para soldagem TIG, MIG e a arco;

• Bom equilíbrio entre resistência e tenacidade, suportando flutuações de pressão e vibração;

• Não magnético, adequado para equipamentos e sistemas magneticamente sensíveis;

• Longa vida útil e baixo custo de manutenção, oferecendo boa economia de ciclo de vida;

• Certificados de material completos, relatórios de inspeção e documentos de sociedade classificadora disponíveis;

• Rastreabilidade por número de calor, número de lote e número de certificado, atendendo aos requisitos de auditoria de navios e offshore;

• Testes testemunhados por terceiros, PMI, NDT e testes hidrostáticos podem ser organizados conforme necessário.

4. Funções

• Divide um fluxo de fluido em dois caminhos, ou combina dois fluxos em um em um sistema de tubulação;

• Fornece conexão de ramificação de 90° e mudança de direção;

• O tê redutor permite a transição do diâmetro do tubo enquanto divide ou combina o fluxo;

• Atua como um componente padrão de conexão que suporta pressão, garantindo resistência de conexão e confiabilidade de vedação;

• Adequado para operação de longo prazo sob alta pressão, alta temperatura, meios corrosivos e ambientes marinhos;

• Atende aos requisitos de rastreabilidade e completude de documentos para projetos certificados por sociedade classificadora.

​5. Especificações Principais
