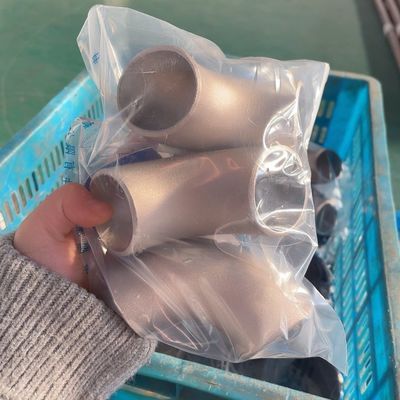

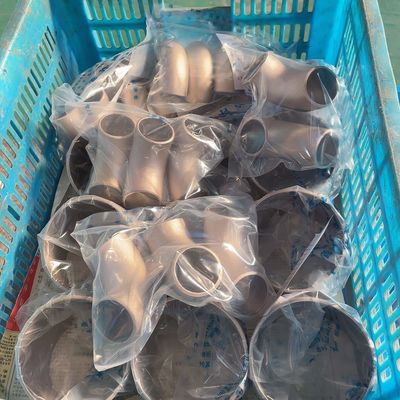

CuNi 70/30 Cobre Níquel Cotovelo 90° LR ASME B16.9 Instalação de tubos marítimos de alta pressão

CuNi 70/30 Cobre Níquel Cotovelo 90° LR ASME B16.9 Instalação de tubos marítimos de alta pressão

O Copper Nickel Elbow é um equipamento direcional de tubulação projetado e fabricado em conformidade com normas internacionais, incluindo a ASME B16.9, DIN 86090, GB/T 12459, e EEMUA 146. Os materiais comuns são CuNi90/10 (C70600) e CuNi70/30 (C71500), fornecidos em estado de aquecimento (O) ou sem tensão.Os cotovelos são formados por tubulação a quente sem costura ou por forja integrada a pressão, assegurando um fluxo contínuo de grãos de metal sem rugas ou rachaduras. Antes da expedição, cada peça é submetida a inspecção dimensional, exame visual e teste não destrutivo especificado,Acompanhado de números de calor rastreáveis e relatórios de ensaio das propriedades mecânicasOs acabamentos finais incluem biselhas de soldadura de botão (BW), extremidades de soldadura de soquete (SW) e extremidades roscadas (NPT / BSP) para atender a vários requisitos de interface de tubulação.

2Aplicações de produtos

Este produto é adequado para sistemas de tubulação de líquidos ou gás cuja pressão de projecto não exceda os valores admissíveis para a classe de temperatura correspondente.É utilizado como um componente direcional padrão nos seguintes setores de engenharia::

Engenharia Offshore: elevação de água do mar, combate a incêndios e circuitos de água de resfriamento em plataformas elevadoras, semi-submersíveis, FPSOs e sistemas de colectores submarinos.

Construção naval: sistemas de água do mar da sala de máquinas, linhas de tanques de lastro, tubulações e tubulações de incêndio em navios navais e comerciais.

Centrais Elétricas Costeiras e Centrais Nucleares: circuito aberto de água de arrefecimento, água de arrefecimento auxiliar e tubulações de extração de condensado.

Instalações de dessalinização: linhas de transmissão de água de alimentação, concentrado de salmoura e água de produto nos processos de RO e MSF.

Indústria química: tubulações de média e baixa pressão que transportam cloretos, ácidos orgânicos ou soluções de sal neutras, com temperaturas de serviço normalmente entre 29 °C e 200 °C.

3.Vantagens do produto

1. Forte compatibilidade padrão: Os principais parâmetros dimensional (D.O., espessura da parede, centro a extremo, ângulos convexos) cumprem plenamente os sistemas ASME, EN e GB,que permitam a substituição direta ou a ligação a tubulações de códigos de projeto diferentes sem peças de transição personalizadas.

2. Permissões de projeto claras: As tensões admissíveis são derivadas do código ASME de caldeiras e recipientes sob pressão, secção II, parte D. Pode explicitamente ser calculada uma tolerância de corrosão uniforme de 0,5 mm para uma vida útil de 25 anos,fornecendo uma base de projeto confiável.

3. Excelente soldabilidade: As ligas de CuNi oferecem uma ampla janela de entrada de calor de soldagem (0,5­2,5 kJ/mm) sem necessidade de pré-aquecimento ou tratamento térmico pós-soldas.e a resistência à corrosão da zona de solda não é inferior à do metal comum.

4. Condição estável de entrega: Todos os cotovelos são aquecidos por solução para aliviar as tensões residuais, garantindo uma microestrutura uniforme e uma dureza estável ≤ 100 HRB, facilitando o corte ou moagem em campo.

5. Documentação abrangente da qualidade: Cada remessa é acompanhada de um certificado de moagem EN 10204 3.1 (actualizável para 3.2) que cobre a composição química, as propriedades de tração à temperatura ambiente, a dureza,corrosão intergranular (por ASTM G28), e resultados de ensaios hidrostáticos, cumprindo os requisitos de documentação dos projectos de engenharia internacionais.

- Quatro.Principais especificações do produto
