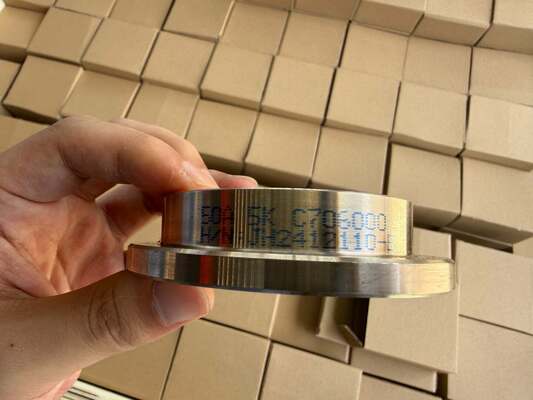

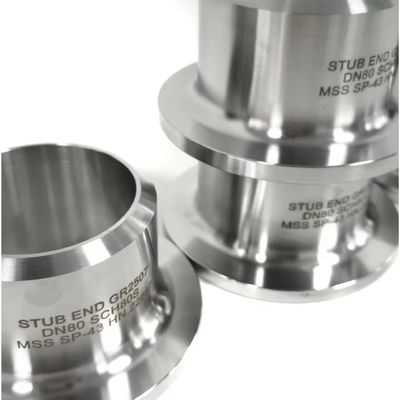

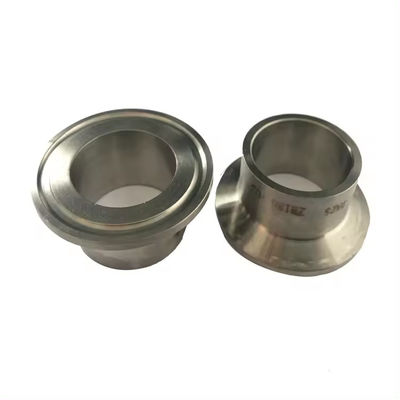

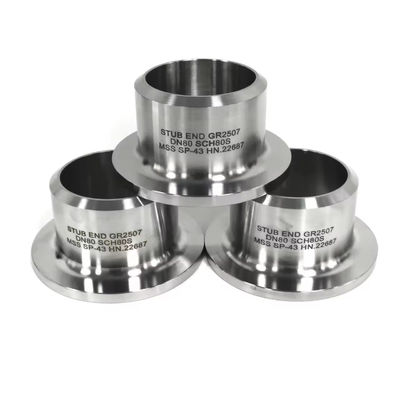

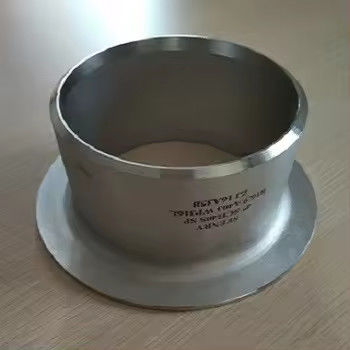

SS304 Fim de estaca de aço inoxidável - Resistente à corrosão ASME B16.9 Conforme com a junta de volta

SS304 Flange de Junta Sobreposta, Conexão de Tubo Soldado por Topo para Tubulações Resistentes à Corrosão

1. Descrição do Produto

SS304 Flange de Junta Sobreposta, Conexão de Tubo Soldado por Topo para Tubulações Resistentes à Corrosão é uma conexão de tubo soldada por topo de alta qualidade projetada para uso com flanges de junta sobreposta. Também conhecida como flange de junta sobreposta, esta conexão possui uma extremidade expandida que se assenta contra a face do flange e uma extremidade lisa chanfrada para soldagem por topo na tubulação. Fabricada em aço inoxidável SS304 premium, esta flange de junta sobreposta oferece excelente resistência à corrosão e durabilidade para aplicações industriais exigentes. A configuração Tipo A com conicidade longa garante uma transição de fluxo suave e é compatível com flanges de junta sobreposta padrão.

2. Especificações Principais

3. Aplicações

A Flange de Junta Sobreposta SS304 é amplamente utilizada em sistemas de tubulação em várias indústrias:

• Petróleo e Gás– conexões de tubulação e refinarias

• Processamento Petroquímico e Químico– manuseio de mídia corrosiva

• Alimentos e Bebidas– sistemas de tubulação sanitária

• Farmacêutica– ambientes limpos e estéreis

• Tratamento de Água e AVAC– tubulações industriais gerais

• Geração de Energia– sistemas de vapor e água de resfriamento

4. Vantagens do Produto

• Solução Econômica– Apenas a flange de junta sobreposta precisa corresponder à liga do tubo; o flange de junta sobreposta pode ser de aço carbono, reduzindo significativamente os custos de material, especialmente para sistemas de grande diâmetro

• Manutenção Fácil– O flange de junta sobreposta pode deslizar livremente sobre a flange de junta sobreposta e ser removido sem cortar soldas, permitindo inspeção, limpeza ou modificação rápida do sistema

• Instalação Flexível– O flange gira 360° em torno da flange de junta sobreposta, tornando o alinhamento dos furos dos parafusos simples e eliminando problemas de alinhamento comuns com flanges de pescoço soldado

• Resistente à Corrosão– O material SS304 oferece excelente resistência à oxidação e a vários meios corrosivos, garantindo longa vida útil

• Precisão Dimensional– Fabricado de acordo com ASME B16.9 com tolerâncias rigorosas, garantindo compatibilidade perfeita com flanges de junta sobreposta padrão

5. Funções do Produto

• Cria uma conexão flangeada que permite fácil desmontagem sem cortar soldas de tubos

• Fornece uma superfície de vedação lisa e contínua que corresponde à face do flange de junta sobreposta

• Acomoda expansão térmica e movimento do tubo sem estressar a junta

• Permite o uso de flanges de apoio de menor grau, mantendo a resistência à corrosão na face de vedação

6. Instruções de Instalação

1. Deslize o flange de junta sobreposta sobre o tubo ou flange de junta sobreposta antes de soldar

2. Solde a extremidade lisa (chanfrada) da flange de junta sobreposta na tubulação usando procedimentos de soldagem qualificados

3. Certifique-se de que a extremidade expandida (lápis) esteja precisamente alinhada com o término do tubo

4. Deslize o flange de junta sobreposta sobre a flange de junta sobreposta, assentando-a contra a parte traseira da expansão

5. Alinhe os furos dos parafusos do flange com o flange de acoplamento e aperte os parafusos

6. A junta veda entre a extremidade expandida e a face do flange de acoplamento

Nota: Para flanges de junta sobreposta Tipo A (Padrão Longo), a espessura do lápis não deve ser inferior à espessura nominal da parede do tubo de conexão.

7. Precauções

• Certifique-se de que o schedule do tubo corresponda à espessura da parede da flange de junta sobreposta para um ajuste adequado

• Verifique se o material da flange de junta sobreposta é compatível com o fluido de serviço e a temperatura

• Não solde o flange de junta sobreposta diretamente no tubo – o flange deve permanecer livre para girar

• Use procedimentos de soldagem apropriados (WPS qualificado) para conexões de solda de topo

• Para aplicações de alta pressão, confirme se a classificação de pressão atende aos requisitos do sistema

• Inspecione a face do lápis em busca de arranhões ou danos antes da instalação para garantir uma vedação adequada

8. Envio e Entrega

9. Termos de Pagamento

10. Embalagem

Embalagem Padrão de Exportação:

• Cada flange de junta sobreposta individualmente embalada com revestimento de óleo antiferrugem

• Embalado em sacos de nylon ou filme plástico para evitar umidade

• Fixado em caixas de madeira ou paletes para transporte marítimo

• Embalagem personalizada disponível mediante solicitação

11. Devoluções, Trocas e Pós-Venda

• Garantia de Qualidade– 100% de inspeção antes do envio; todos os produtos estão em conformidade com os padrões ASME B16.9

• Política de Devolução– Devoluções aceitas em até 30 dias para defeitos de fabricação (sujeito a inspeção)

• Troca– Substituição gratuita para quaisquer produtos não conformes confirmados por inspeção de terceiros

• Política de Amostra– Amostras gratuitas disponíveis; comprador cobre o custo do frete

• Suporte Técnico– Resposta 24 horas para todas as consultas técnicas

• Pedidos Personalizados– Tamanhos, materiais e acabamentos personalizados disponíveis mediante solicitação
