O cotovelo LR do níquel do cobre C71500 forjou os encaixes ASME B16.9 da soldadura de extremidade de grande resistência

Cotovelo de Níquel Cobre C71500 LR Forjado Solda de Topo Acessórios ASME B16.9 Alta Resistência

1.Descrição do Produto

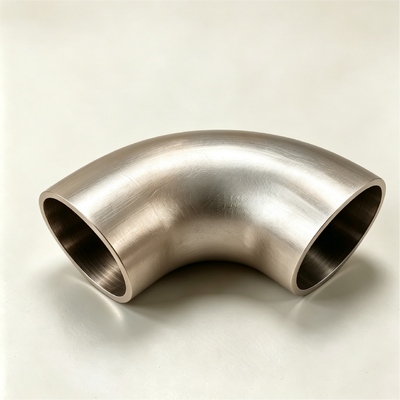

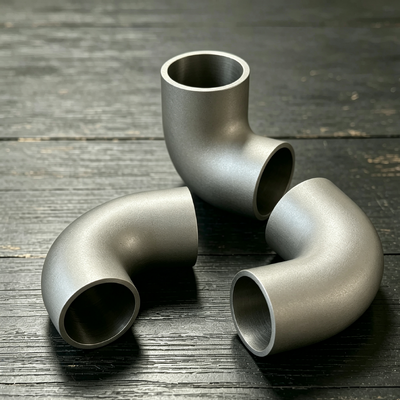

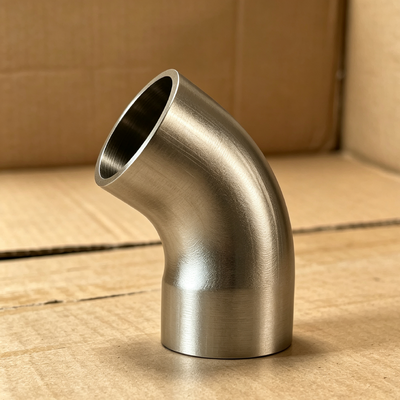

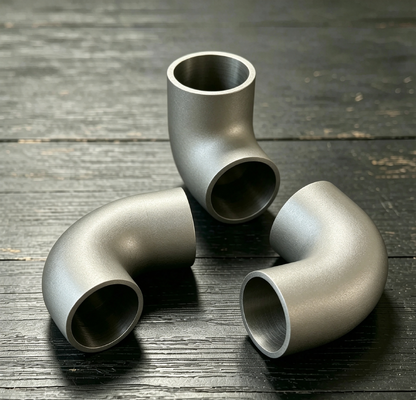

O Cotovelo de Níquel Cobre é um acessório de tubulação fabricado a partir de liga de cobre-níquel como material base, formado através de processos de trabalho a quente em uma estrutura de arco curvo para conexões de mudança de direção em sistemas de tubulação. O produto abrange duas classes de materiais principais: UNS C70600 (cobre-níquel 90/10) e UNS C71500 (cobre-níquel 70/30), cada um adequado para diferentes níveis de severidade de corrosão e requisitos de temperatura.

Os principais parâmetros geométricos incluem ângulos de curvatura (padrão 45°, 90°, 180°), raio de curvatura (Raio Longo 1.5D e Raio Curto 1.0D) e espessuras de parede (gama completa de Sch5S a XXS). Os processos de fabricação incluem conformação por extrusão a quente sem costura e dobra a quente de frequência média, adaptáveis a vários diâmetros e requisitos de precisão. As conexões de extremidade são flexíveis, disponíveis nos tipos Solda de Topo, Solda de Soquete e Rosqueado, com chanfros usinados de acordo com as normas ASME B16.25.

A inspeção do produto é rigorosa, com certificados de material, relatórios de inspeção dimensional e relatórios NDT necessários fornecidos no momento do embarque. As marcações são permanentes e claramente legíveis, garantindo rastreabilidade completa aos números de lote e lotes de produção para cada peça individual.

2.Aplicações do Produto

Os Cotovelos de Níquel Cobre são usados principalmente em sistemas de tubulação que requerem resistência a longo prazo à corrosão induzida por cloreto. Cenários de aplicação típicos e recomendações de seleção correspondentes são os seguintes:

Engenharia Marinha e Construção Naval
Aplicado em sistemas de resfriamento de água do mar de bordo, linhas de tanques de lastro, sistemas de lavagem de convés e tubulações de água de combate a incêndio; bem como linhas de processo de plataformas de perfuração offshore e instalações de produção FPSO. Em ambientes de alta salinidade, os cotovelos C70600 oferecem a solução mais econômica.

Geração de Energia e Instalações Nucleares
Usado em linhas de água de circulação de condensadores de usinas termoelétricas, sistemas de água de resfriamento de equipamentos de instalações nucleares e sistemas de resfriamento de entrada de turbinas a gás. Quando as temperaturas da água excedem 60°C ou o teor de cloreto ultrapassa 20000ppm, o C71500 é recomendado para garantir confiabilidade operacional a longo prazo.

Plantas Químicas e Petroquímicas
Empregado em sistemas de tratamento de salmoura de refinarias, linhas de transferência de mídia corrosiva de plantas químicas e oleodutos/gasodutos de coleta. Atenção especial é necessária se o meio contiver compostos de amônia ou amina, que exigem avaliação adicional da adequação do material.

Dessalinização e Tratamento de Água
Usado em sistemas de recirculação de salmoura para unidades de dessalinização MSF e MED, bem como em linhas de pré-tratamento em tratamento de água baseado em membrana. Essas condições de serviço impõem cargas de corrosão e erosão, exigindo margens adequadas de espessura de parede.

HVAC e Resfriamento Industrial
Aplicado em sistemas de água gelada de ar condicionado central de grandes edifícios comerciais e instalações industriais, e circuitos de resfriamento de ciclo fechado para equipamentos de processo. Esses serviços são menos corrosivos, e o C70600 atende a requisitos de vida útil superior a 25 anos.

3.Vantagens do Produto

Resistência à Corrosão do Material
As ligas de cobre-níquel dependem de filmes de óxido formados naturalmente para proteção, que se regeneram continuamente em água do mar em fluxo. Ao contrário da passivação à base de molibdênio do aço inoxidável 316L, as ligas de cobre-níquel mantêm a passivação estável mesmo em água do mar estagnada e condições de baixo fluxo, não afetadas pela depleção de oxigênio.

Vantagem de Usinabilidade
A faixa de temperatura de trabalho a quente para cotovelos de cobre-níquel é ampla, com tensões mínimas de conformação. A usinabilidade à temperatura ambiente se aproxima da do aço carbono, oferecendo alta eficiência em operações de perfuração, torneamento e rosqueamento com menor desgaste de ferramenta do que o aço inoxidável. Isso facilita modificações de emergência no local ou processamento secundário.

Benefícios de Engenharia de Soldagem
A soldagem de campo não requer procedimentos complexos de pré-aquecimento — mesmo em condições de inverno, um pré-aquecimento simples a 50°C é suficiente. Uma ampla gama de materiais de enchimento pode ser usada, incluindo eletrodos de cobre-níquel correspondentes ou, sob condições específicas, consumíveis à base de níquel. As juntas após a soldagem mantêm propriedades mecânicas estáveis e boa tenacidade ao impacto.

Vantagem Econômica Abrangente
Ao longo de uma vida útil de 20 anos em comparação com soluções de aço carbono, os custos totais (aquisição + instalação + manutenção + substituição) para cotovelos de cobre-níquel são aproximadamente 65% dos do aço carbono, evitando também o risco de paradas de produção não planejadas. Em comparação com soluções de liga de titânio, os cotovelos de cobre-níquel custam apenas 15%-20% do titânio, mas fornecem resistência à corrosão totalmente adequada na vasta maioria dos serviços de água do mar.

Garantia de Confiabilidade
Os cotovelos de cobre-níquel têm mais de 50 anos de histórico de serviço comprovado em engenharia marinha e offshore, com pouquíssimos casos de falha. Todas as principais sociedades classificadoras (DNV, ABS, BV, LR, CCS) reconhecem materiais de cobre-níquel para sistemas de tubulação de água do mar. Os produtos podem ser fornecidos com certificados de inspeção de classificação, facilitando a aceitação de projetos internacionais.

​

​4.Principais Especificações do Produto

FAQ

1. Você é uma empresa comercial ou fabricante? Somos fabricantes, você pode ver a certificação.

2. Qual o seu tempo de entrega? Geralmente são 5-10 dias se os produtos estiverem em estoque. Ou são 15-20 dias se os produtos não estiverem em estoque, dependendo da quantidade.

3. Você fornece amostras? É grátis ou extra? Sim, poderíamos oferecer a amostra gratuitamente, mas é necessário pagar o custo do frete.

4. Quais são os seus termos de pagamento? Pagamento=1000USD, 50% T/T adiantado, saldo antes do embarque.
