70/30 de encaixes de tubulação ASME B16.9 da soldadura de extremidade do cotovelo do níquel do cobre para o mar a pouca distância do mar

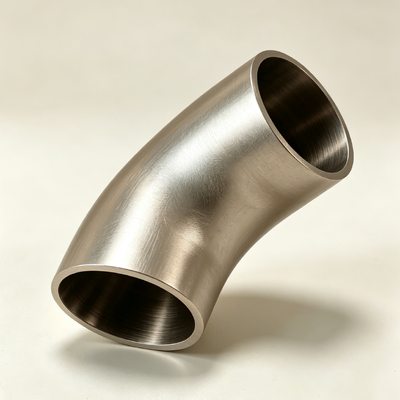

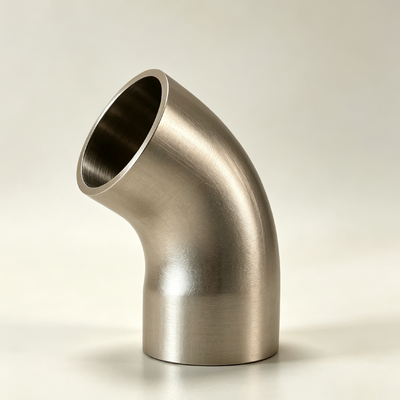

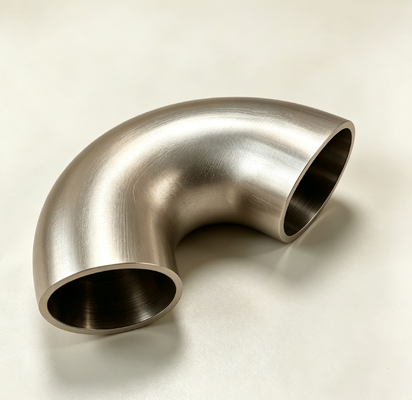

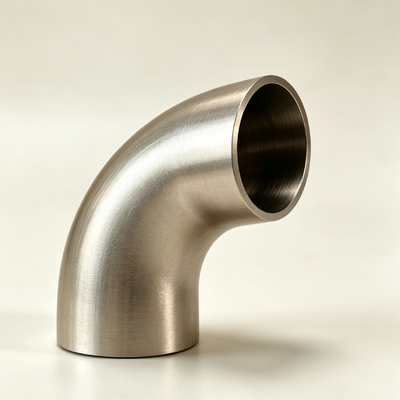

Cotovelo de Cobre Níquel 70/30 Soldagem de Topo para Tubos ASME B16.9 para Marinha Offshore

1.Descrição do Produto

O Cotovelo de Cobre Níquel é um componente direcional de tubulação projetado especificamente para ambientes de serviço altamente corrosivos. Seu material base é uma liga de cobre-níquel em solução sólida com estrutura de rede cúbica de face centrada, mantendo excelente estabilidade microestrutural em temperaturas ambientes e intermediárias. Esta proposta abrange dois sistemas de ligas principais — C70600 (90/10) e C71500 (70/30) — diferindo no teor de níquel, que determina seu comportamento de passivação e resposta mecânica em meios específicos.

O produto é fabricado através de um processo de conformação a quente completo. Diâmetros pequenos (DN≤200) são preferencialmente produzidos por conformação por extrusão a quente sem costura para eliminar vulnerabilidades de juntas soldadas; diâmetros médios (DN200~DN400) empregam processos de extrusão a quente mais dimensionamento, equilibrando custo e qualidade; diâmetros grandes (DN≥400) utilizam dobra por indução de frequência média ou conformação soldada de chapas de aço para atender aos requisitos de grande porte. Todas as extremidades do produto são projetadas para conexões soldadas de topo, com interfaces flangeadas ou ranhuradas também disponíveis mediante solicitação do cliente.

Cada cotovelo passa por inspeção dimensional, verificação de material via análise de espectro e verificação pontual de dureza superficial antes do embarque. A marcação do produto é aplicada por estampagem de baixa tensão ou gravação a laser para garantir identificação clara sem danificar o substrato.

2.Aplicações do Produto

Este produto é recomendado para as seguintes condições operacionais típicas, com a seleção exigindo avaliação abrangente da composição do meio, temperatura de operação e características de fluxo:

Cenário A: Sistemas de Transporte de Água do Mar em Ambiente (Temperatura ≤50°C, Velocidade 1~3m/s)
Adequado para água de resfriamento de bordo, sistemas de água de combate a incêndio de água do mar e linhas de suprimento de água de instalações portuárias/de cais. Neste serviço, o C70600 oferece custo-benefício ideal; a espessura de parede Sch40S atinge uma vida útil mínima de 15 anos.

Cenário B: Sistemas de Água do Mar ou Água Salobra em Alta Temperatura (Temperatura 50~120°C, Cloreto ≥10000ppm)
Adequado para tubulações de entrada/saída de trocadores de calor de água circulante de usinas de energia e sistemas de água de resfriamento de equipamentos de instalações nucleares. Recomenda-se o C71500, com a espessura da parede aumentada para pelo menos Sch80S para mitigar a corrosão acelerada em temperaturas elevadas.

Cenário C: Sistemas de Água do Mar com Carga de Areia ou Alta Turbulência (Sólidos ≥50mg/L, Velocidade Local ≥4m/s)
Adequado para zonas de erosão de risers de plataformas offshore, curvas de expansão de dutos submarinos e seções de giro de tubos de descarga de dragas. O C71500 é obrigatório, com espessura de parede adicional (sugestão de 2~3mm acima do valor calculado) e revestimentos resistentes ao desgaste opcionais ou sobreposições de liga de alta dureza na parte traseira do cotovelo.

Cenário D: Tubulações de Meios Químicos Corrosivos (pH 3~9, Contendo Ácidos Orgânicos ou Cloretos)
Adequado para purificação de salmoura em plantas químicas, circuitos de eletrólise cloro-álcali e transferência de intermediários farmacêuticos. A seleção da classe depende do meio específico; o C70600 geralmente se aplica, mas se compostos de amônia ou amina estiverem presentes, o C71500 deve ser substituído ou a consulta ao fabricante é necessária.

Cenário E: Tubulações para Alimentos e Serviços Higiênicos Limpos
Adequado para sistemas de laticínios, bebidas, água purificada e água para injeção. O C70600 é selecionado com superfície interna eletropolida para Ra≤0.4μm, acompanhado de relatórios de teste de extratos de material de terceiros.

3.Vantagens do Produto

Em comparação com Cotovelos de Aço Carbono + Revestimento Anticorrosivo:

• Uma vez que o revestimento é danificado no aço carbono, a corrosão localizada acelera dramaticamente, com perfuração por pites ocorrendo em apenas 6 meses; cotovelos de cobre níquel mantêm uma taxa de corrosão constante mesmo quando arranhados, devido à película de óxido auto-reparadora.

• Soluções de aço carbono requerem repintura ou substituição a cada 2~3 anos, enquanto cotovelos de cobre níquel são projetados para mais de 20 anos de serviço, demonstrando clara superioridade econômica a longo prazo.

• A espessura não uniforme do revestimento dentro dos cotovelos de aço carbono aumenta a resistência local do fluxo; cotovelos de cobre níquel possuem material de parede homogêneo com rugosidade equivalente constante ao longo do caminho do fluxo.

Em comparação com Cotovelos de Aço Inoxidável (316L, Duplex):

• Em água do mar estagnada, o 316L é vulnerável à corrosão em frestas e pites, enquanto os aços inoxidáveis duplex são sensíveis à entrada de calor de soldagem; ligas de cobre níquel são insensíveis a ambos os modos de falha.

• Aços inoxidáveis podem sofrer corrosão sob tensão em água do mar contendo sulfetos; ligas de cobre níquel não apresentam tal risco.

• Ligas de cobre níquel possuem usinabilidade superior em comparação com aço inoxidável duplex, encurtando o prazo de entrega em 30%.

Em comparação com Cotovelos de Liga de Titânio:

• Ligas de titânio oferecem a maior resistência à corrosão, mas o custo do material é aproximadamente 5~8 vezes o do cobre níquel, com maior dificuldade de processamento e prazos de entrega mais longos.

• Ligas de cobre níquel fornecem resistência à corrosão adequada para a grande maioria dos serviços em água do mar; o titânio só deve ser considerado quando as temperaturas excederem 150°C ou as concentrações de cloreto excederem 50000ppm.

​4.Principais Especificações do Produto

FAQ

1. Você é uma empresa comercial ou fabricante? Somos fabricantes, você pode ver a certificação.

2. Quanto tempo leva o seu tempo de entrega? Geralmente são 5-10 dias se os produtos estiverem em estoque. Ou são 15-20 dias se os produtos não estiverem em estoque, é de acordo com a quantidade.

3. Você fornece amostras? É grátis ou extra? Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

4. Quais são os seus termos de pagamento? Pagamento≤1000USD, 100% adiantado. Pagamento>=1000USD, 50% T/T adiantado, saldo antes do embarque.
