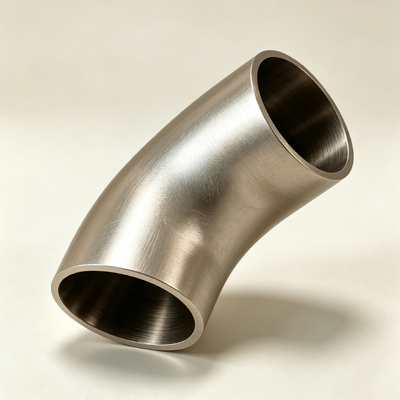

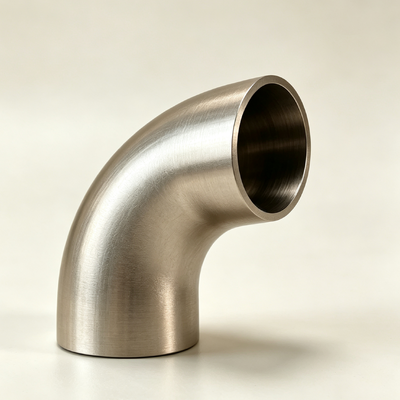

CuNi 70/30 de níquel de cobre encaixes C71500 da solda de extremidade do cotovelo ASME B16.9 de 90 graus

Cotovelo de Cobre Níquel CuNi 70/30 90 Graus ASME B16.9 Conexões de Solda de Topo C71500

1.Descrição do Produto

Esta especificação abrange cotovelos de cobre-níquel, que são conexões direcionais de tubulação fabricadas a partir de ligas binárias de cobre-níquel através de processos de conformação a quente. O sistema de liga é dividido em duas categorias principais: tipo 90/10 com teor de níquel de 9% a 11% (UNS C70600) e tipo 70/30 com teor de níquel de 29% a 33% (UNS C71500). O produto assume a forma de uma seção de tubo em arco com um ângulo de dobra central determinado por requisitos de engenharia, com séries padrão incluindo 45°, 90° e 180°.

O processo de fabricação é classificado em conformação sem costura e conformação soldada. Cotovelos sem costura são produzidos por conformação a quente com mandril ou dobra por indução de média frequência, onde o tarugo de tubo inteiro sofre deformação com linhas de fluxo de grão contínuas e sem soldas longitudinais ou transversais. Cotovelos soldados são fabricados por prensagem de chapas de aço seguida de soldagem de costura, adequados para grandes diâmetros (acima de DN400) ou condições de parede extra-pesada. O raio de curvatura é expresso uniformemente como um múltiplo do diâmetro nominal (DN): o tipo de Raio Longo é 1.5DN, o tipo de Raio Curto é 1.0DN e o tipo de Raio Extra-Longo pode atingir 2.0DN a 3.0DN.

As configurações de conexão de extremidade incluem extremidades de solda de topo (BW) com chanfros em V simples ou compostos usinados conforme ASME B16.25; extremidades de solda de soquete (SW) com estruturas de soquete rebaixadas; e extremidades roscadas com roscas NPT (tubo cônico americano) ou BSP (tubo padrão britânico). Cada cotovelo deve ser claramente marcado em sua superfície externa com o grau do material, designação do tamanho, número de lote/calor e identificação do fabricante para garantir rastreabilidade completa ao longo de seu ciclo de vida.

2.Aplicações do Produto

Como um elemento direcional padrão em sistemas de tubulação resistentes à corrosão, os cotovelos de cobre-níquel servem aos seguintes cenários específicos:

• Equipamentos Marinhos e Offshore: Incluindo, mas não se limitando a, sistemas de refrigeração de água do mar em salas de máquinas de navios cargueiros, navios de cruzeiro e navios navais; nós de giro de colunas de água de combate a incêndio de plataformas e linhas de jato; juntas de expansão de dutos submarinos e cotovelos de topo de colunas.

• Unidades Petroquímicas e de Refino: Linhas de retorno de condensadores superiores em unidades de destilação atmosférica/a vácuo; tubulações de entrada de resfriadores de ar de alta temperatura e alta pressão em unidades de hidrocraqueamento; seções de giro de linhas de rastreamento e sistemas de purgadores de vapor.

• Instalações de Energia Nuclear e Térmica: Curvas de dutos enterrados em sistemas de água de resfriamento de equipamentos de ilha nuclear; dutos de entrada/saída de água para circulação de água de condensadores de usinas termoelétricas; conexões de distribuição anulares para linhas de água de torres de resfriamento auxiliares.

• Tratamento de Água e Engenharia Ambiental: Cotovelos resistentes à corrosão para linhas de transferência de chorume em usinas de incineração de resíduos; peças de giro resistentes ao desgaste e à corrosão para dutos de circulação de lama de dessulfurização de gases de combustão (FGD).

• Indústrias Alimentícia e Farmacêutica: Cotovelos sanitários para linhas de distribuição de vapor puro; conexões de giro para sistemas CIP (Clean-in-Place), exigindo superfícies internas lisas sem cantos mortos.

3.Vantagens do Produto

(I) Resistência Intrínseca à Corrosão
As ligas de cobre-níquel atingem autopassivação em meios contendo cloreto através de uma película densa de óxido cuproso (Cu₂O) na superfície, que possui características de autocura — mesmo se arranhada mecanicamente, a película se regenera rapidamente no meio. Essa propriedade permite que o cotovelo mantenha uma baixa taxa de corrosão sob condições combinadas de erosão-corrosão, com uma Temperatura Crítica de Pite (CPT) superior a 60°C em solução de NaCl a 3,5%.

(II) Resistência ao Impacto e Vibração
Com alongamento ≥30% e alta redução de área, as ligas de cobre-níquel exibem excelente capacidade de absorção de energia sob condições de golpe de aríete ou vibração mecânica, tornando-as resistentes à fratura frágil. Testes simulados em mesa vibratória marinha confirmam a integridade estrutural após 10⁶ ciclos em frequência de 10–200Hz e aceleração de 5g.

(III) Conveniência de Montagem e Manutenção
Ao soldar com tubos do mesmo grau, eletrodos convencionais de aço inoxidável austenítico ou eletrodos específicos para cobre-níquel (por exemplo, ENiCu-7) podem ser usados, com uma ampla janela de operação de soldagem. Além disso, a condutividade térmica relativamente alta do cobre-níquel (aprox. 30–40 W/m·K) resulta em uma zona afetada pelo calor estreita e baixos níveis de tensões residuais, eliminando a necessidade de tratamento térmico de alívio de tensões pós-soldagem e encurtando significativamente os cronogramas de construção.

(IV) Amigabilidade Ambiental no Ciclo de Vida
As ligas de cobre-níquel são materiais totalmente recicláveis com alto valor de sucata. Em serviço, não requerem revestimentos orgânicos anti-incrustantes, evitando assim a poluição por microplásticos marinhos devido ao desprendimento do revestimento, alinhando-se com os requisitos progressivos das regulamentações ambientais da Organização Marítima Internacional (IMO).

(V) Confiabilidade da Cadeia de Suprimentos e Intercambialidade de Peças de Reposição
As principais nações industriais em todo o mundo possuem capacidades de produção maduras para cotovelos de cobre-níquel. As especificações seguem padrões unificados ISO e ASME, garantindo a completa intercambialidade entre produtos de diferentes fabricantes. Em reparos de emergência, estoque de prateleira pode ser adquirido para substituição imediata sem fabricação personalizada.

​4.Especificações Chave do Produto

FAQ

1. Você é uma empresa comercial ou fabricante? Somos fabricantes, você pode ver a certificação.

2. Qual o seu tempo de entrega? Geralmente são 5-10 dias se os produtos estiverem em estoque. Ou são 15-20 dias se os produtos não estiverem em estoque, de acordo com a quantidade.

3. Você fornece amostras? É grátis ou extra? Sim, poderíamos oferecer a amostra gratuitamente, mas é necessário pagar o custo do frete.

4. Quais são os seus termos de pagamento? Pagamento=1000USD, 50% T/T adiantado, saldo antes do embarque.
