70/30 de cotovelo do níquel do cobre de CuNi encaixes de tubulação da soldadura de extremidade de 90/45 graus resistentes à corrosão

Cotovelo de Cobre Níquel 70/30 CuNi Ângulo de 90/45 Graus Conexão por Topo Acessórios para Tubos Resistentes à Corrosão

1.Descrição do Produto

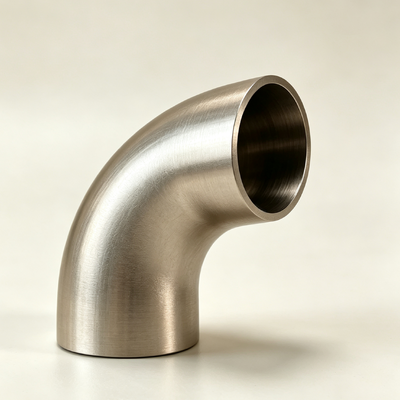

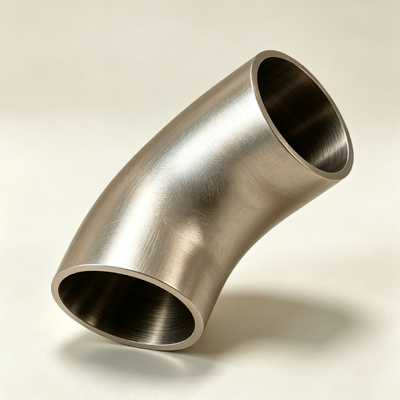

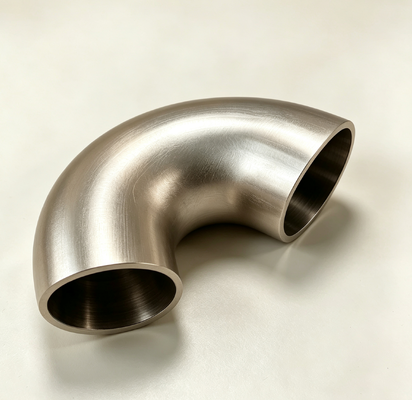

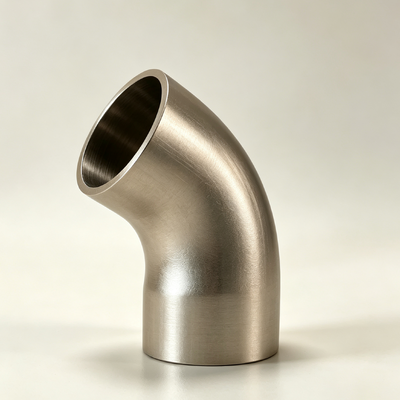

O Cotovelo de Cobre Níquel é um acessório direcional para tubos de pressão fabricado a partir do sistema de liga binária de cobre-níquel, principalmente nas classes UNS C70600 (CuNi90/10) e UNS C71500 (CuNi70/30). Ao controlar precisamente o teor de níquel (10% ou 30%) e microadições de ferro e manganês, o produto atinge resistência excepcional à corrosão localizada em ambientes ricos em cloretos.

As rotas de fabricação incluem conformação sem costura (extrusão ou conformação por pressão, produzindo uma curva sem solda) e construção soldada (formada por chapa e soldada na costura, tipicamente para diâmetros maiores). O raio do cotovelo é classificado como Longo Raio (1,5 × diâmetro nominal) ou Curto Raio (1,0 × diâmetro nominal). Os ângulos de curvatura padrão são 45°, 90° e 180°, com ângulos personalizados disponíveis conforme desenhos de engenharia.

Os tipos de conexão de extremidade incluem Solda por Topo (BW, chanfrada), Solda por Soquete (SW) e roscas fêmeas (NPT/BSP). Toda a fabricação e inspeção estão em conformidade com ASME B16.9, EN 10253, DIN 86090 e EEMUA 146, garantindo intercambialidade dimensional e rastreabilidade completa.

2.Aplicações do Produto

Os Cotovelos de Cobre Níquel são especificados para condições de serviço severas que exigem alta resistência à corrosão e longa vida útil. As aplicações típicas incluem:

• Navios e Plataformas Offshore: Linhas de resfriamento de água do mar, sistemas de água de combate a incêndio, linhas de tratamento de água de lastro, lavagem de convés e descidas de risers submarinos.

• Indústria de Petróleo e Gás: Manifolds de produção offshore, tubulações de processo de topside de FPSO e linhas de coleta com teor de H₂S/CO₂.

• Geração de Energia: Sistemas de água de circulação em ilhas nucleares, linhas de águas residuais de dessulfurização de plantas a carvão e loops de resfriamento fechado em plantas de ciclo combinado.

• Plantas de Dessalinização: Linhas de recirculação de salmoura em unidades MSF e MED, bem como tubulações de pré-filtração de RO.

• Química e Farmacêutica: Linhas de salmoura cloro-álcali, sistemas de distribuição de água purificada e transferência de produtos químicos corrosivos.

• Infraestrutura Urbana: Sistemas de água gelada HVAC em larga escala, redes de resfriamento/aquecimento distrital e recirculação de água de piscinas.

3.Vantagens do Produto

1. Resistência Extrema à Água do Mar Corrente
Em velocidades ≤3,5 m/s, a taxa de corrosão uniforme do C70600 é ≤0,025 mm/ano, enquanto o C71500 atinge ≤0,018 mm/ano – significativamente superior ao aço inoxidável 316L (~0,1 mm/ano) e às classes super duplex. O Número de Equivalência de Resistência à Pite (PREN) atinge 35–40, com resistência excepcional à corrosão em frestas.

2. Autolimpeza Anti-incrustante
Íons de cobre liberam uma camada micro-tóxica na superfície, inibindo a fixação de cracas, mexilhões e algas. Isso é mais ecologicamente correto do que tintas anti-incrustantes e elimina a limpeza rotineira, economizando mão de obra operacional e de manutenção.

3. Excelente Fabricação e Soldabilidade
O cotovelo conformado possui uma estrutura densa sem suscetibilidade à corrosão intergranular. Ao ser soldado a tubulações da mesma classe usando SMAW, TIG ou MIG, o pré-aquecimento e o tratamento térmico pós-soldagem geralmente não são necessários. A resistência à corrosão da solda, verificada conforme ASTM G48, é equivalente ao metal base.

4. Ampla Faixa de Pressão-Temperatura
As temperaturas operacionais permitidas variam de -30°C a 320°C. A 200°C, o C70600 (Sch 40) tem uma pressão máxima de trabalho permitida de 21 bar, enquanto o C71500 (Sch 80) atinge 48 bar sob as mesmas condições, cobrindo a maioria dos sistemas de média a alta pressão.

5. Economia Excepcional no Ciclo de Vida
Embora o custo inicial exceda o do aço carbono, a vida útil de 20–30 anos (versus 3–5 anos para o aço carbono) e os menores requisitos de manutenção resultam em custos totais de ciclo de vida que são 60–70% dos sistemas de aço carbono revestido.

6. Fornecimento Flexível e Certificação Completa
Disponível de DN15 a DN700 em todas as espessuras padrão, além de espessuras especiais ou dimensões centro-a-centro não padronizadas. Os produtos são fornecidos com certificados de material EN 10204 3.1 e certificados de aprovação de tipo das principais sociedades classificadoras (DNV, BV, ABS, LR), facilitando a aceitação de projetos internacionais.

​4.Especificações Chave do Produto
