SS304 Acessórios de extremidade de estribo resistentes à corrosão

Fittings industriais de terminação de tubos SS304, conector de tubos de ligação de tubulação com resistência à corrosão para petroquímica

1Descrição do produto

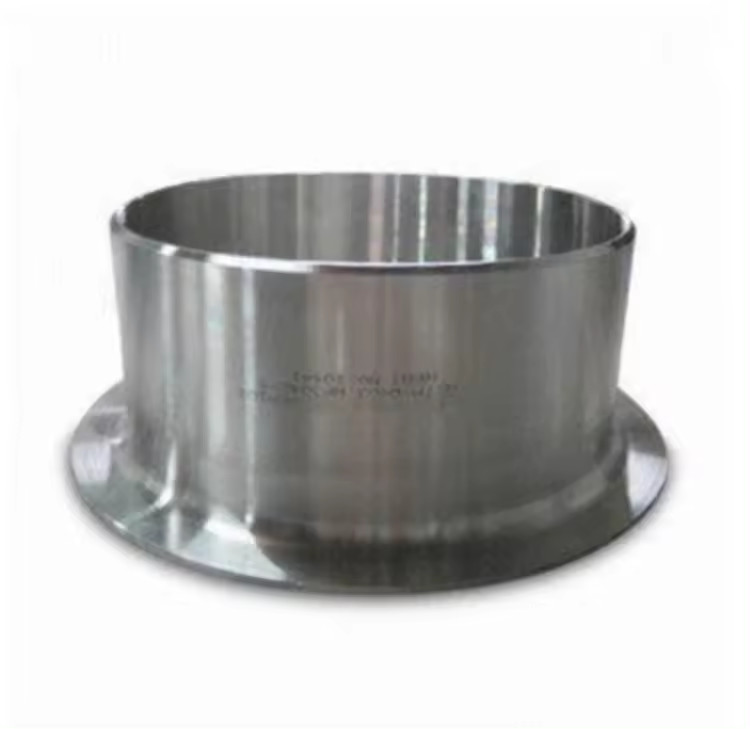

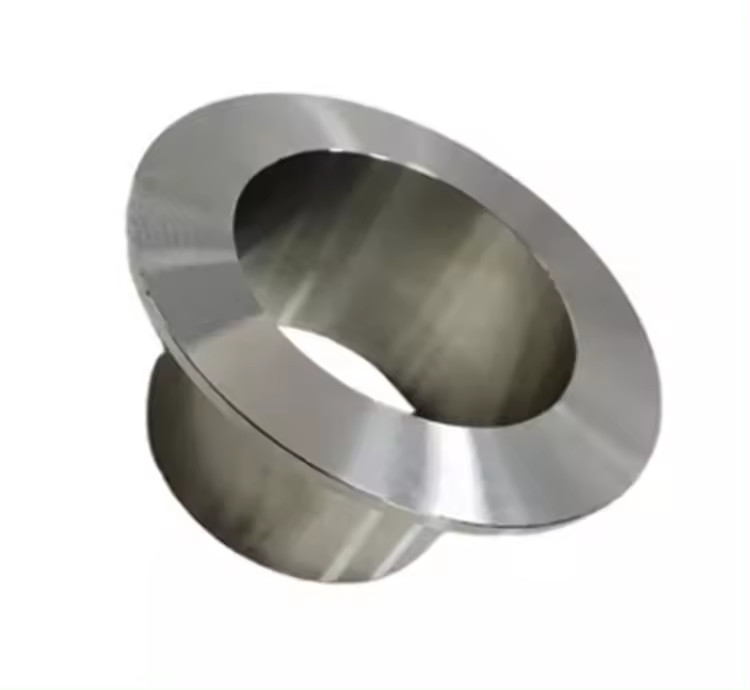

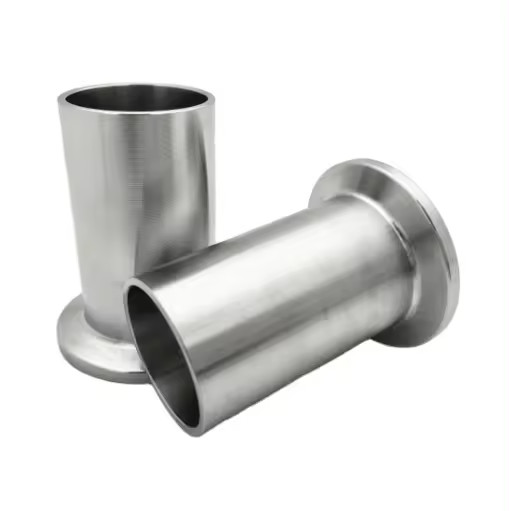

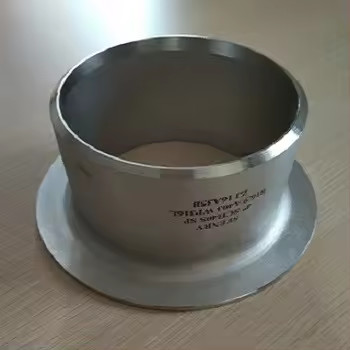

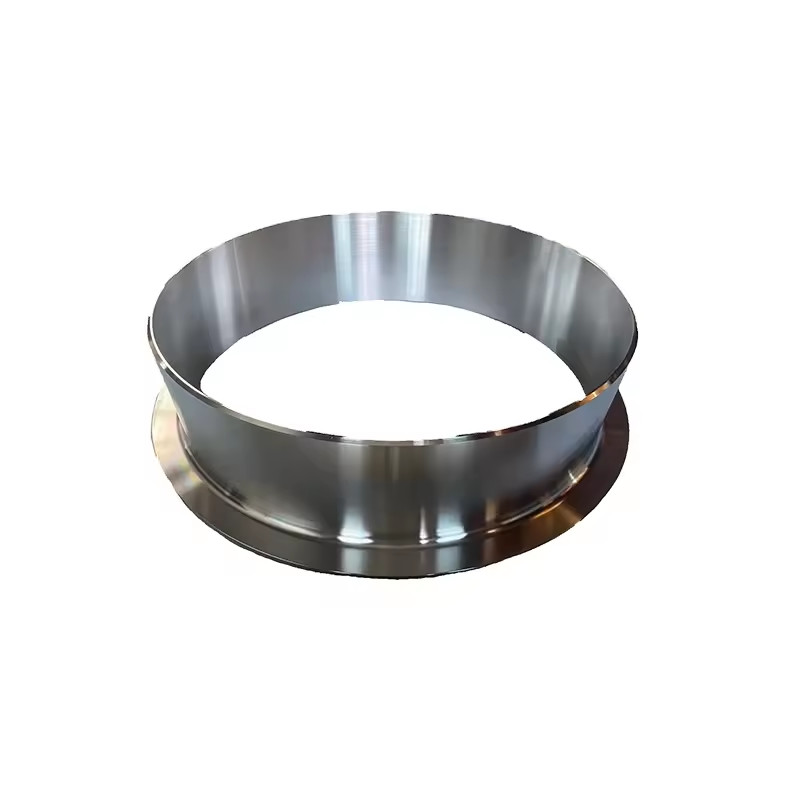

A SS304 é uma tubulação de alta qualidade projetada para uso com flanges de articulação.Este equipamento apresenta uma extremidade alargada que se senta contra a face da flange e uma extremidade bifurcada simples para soldadura de traseira para a tubulação Fabricado em aço inoxidável SS304 de qualidade superior, este extremo oferece excelente resistência à corrosão e durabilidade para aplicações industriais exigentes.A configuração do tipo A com coníferas longas garante uma transição do fluxo suave e é compatível com as flanges de articulação de torno normal .

2Especificações essenciais

3. Aplicações

O SS304 Stub End é amplamente utilizado em sistemas de tubulação em várias indústrias:

• Petróleo e Gás- ligações de gasodutos e refinarias

• Petroquímica e Processamento Químico manipulação de materiais corrosivos

• Alimentos e Bebidas- sistemas de tubulação sanitária

• Farmacêuticos- ambientes limpos e estéreis

• Tratamento de Água e Ar condicionado∆ tubulação industrial geral

• Geração de energia- sistemas de vapor e água de arrefecimento

4. Vantagens do produto

• Solução econômica¢ Apenas a extremidade do cabo precisa corresponder à liga de tubos; a flange da junta do torno pode ser de aço carbono, reduzindo significativamente os custos de material, especialmente para sistemas de grande diâmetro

• Manutenção fácilA flange da articulação do tornozelo pode deslizar livremente sobre a extremidade do toco e ser removida sem cortar soldagens, permitindo uma inspeção rápida, limpeza ou modificação do sistema

• Instalação flexívelA flange gira 360 ° em torno da extremidade do cabo, tornando o alinhamento do buraco do parafuso simples e eliminando os problemas de alinhamento comuns com as flanges do pescoço da solda

• Resistente à corrosãoO material SS304 proporciona uma excelente resistência à oxidação e a vários meios corrosivos, garantindo uma longa vida útil

• Precisão dimensionalFabricado de acordo com a norma ASME B16.9 com tolerâncias rigorosas, garantindo a perfeita compatibilidade com as flanges padrão de articulações de torno

5Funções do produto

• Cria uma conexão de flange que permite a fácil desmontagem sem cortar soldas de tubos

• Fornece uma superfície de vedação lisa e contínua que combina com a face da flange da articulação do tornozelo

• Acomoda a expansão térmica e o movimento do tubo sem estressar a articulação

• Permite o uso de flanges de apoio de baixa qualidade, mantendo a resistência à corrosão na face do selo

6Instruções de instalação

1. Deslize a flange da articulação do tornozelo sobre a ponta do tubo ou do cabo antes da soldagem

2. Soldar o extremo plano (abobadado) da ponta do tubo usando procedimentos de soldadura qualificados

3. Certifique-se de que a extremidade alargada (laço) está precisamente alinhada com o extremo do tubo

4. Deslize a flange articulação do tornozelo sobre a extremidade do toco, sentando-o contra a parte de trás da chama

5. Alinhar os furos parafuso flange com a flange de acasalamento e parafuso juntos

6. As vedações da junta entre a extremidade alargada e a face da flange de acoplamento

Nota:No caso das extremidades dos tubos de ligação do tipo A (padrão longo), a espessura do torno não deve ser inferior à espessura nominal da parede do tubo de ligação..

7Precauções

• Assegure-se de que o programa de tubulação corresponde à espessura da parede final do cabo para o ajuste adequado

• Verificar se o material da ponta do cabo é compatível com o fluido de serviço e a temperatura

• Não soldar a flange da articulação do tornozelo diretamente ao tubo

• Usar procedimentos de soldagem adequados (com qualificação WPS) para as ligações de soldagem por embraiagem

• Para aplicações de alta pressão, confirmar que a classificação de pressão corresponde aos requisitos do sistema

• Inspecionar a face do tornozelo para arranhões ou danos antes da instalação para garantir a vedação adequada

8- Envio e Entrega

9Condições de pagamento

10. Embalagem

Embalagem padrão para exportação:

• Cada extremidade do cabo envolta individualmente com revestimento de óleo antirruído

• Embalados em sacos de nylon ou em revestimento de plástico para evitar a umidade

• De peso superior a 200 g/m2

• Embalagens personalizadas disponíveis mediante pedido

11Retorno, troca e serviço pós-venda

• Garantia da qualidade- 100% de inspecção antes do envio; todos os produtos estão em conformidade com as normas ASME B16.9

• Política de devolução- Retornos aceites no prazo de 30 dias por defeitos de fabrico (sujeitos a inspecção)

• Intercâmbio- Substituição gratuita dos produtos não conformes confirmados pela inspecção de terceiros

• Política de amostragem¢ Provas gratuitas disponíveis; o comprador cobre os custos de frete

• Apoio técnico- resposta 24 horas a todas as perguntas técnicas

• Pedidos personalizados¢ Dimensões personalizadas, materiais e acabamentos disponíveis mediante pedido
