Conexões de Aço Inoxidável Duplex Tipo Flange de Encaixe ASME B16.9 Conector de Tubo de Solda de Topo de Alta Resistência e Instalação Rápida

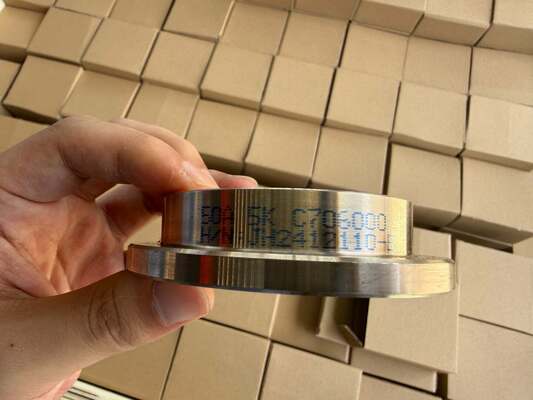

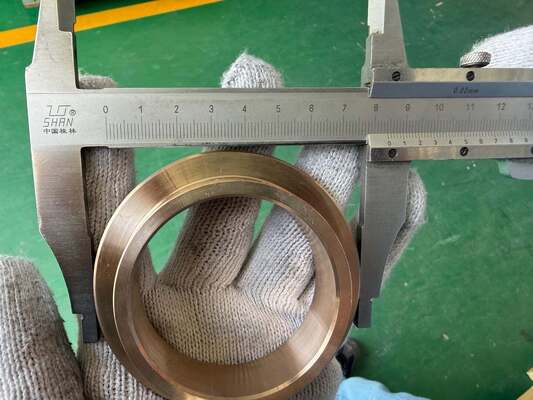

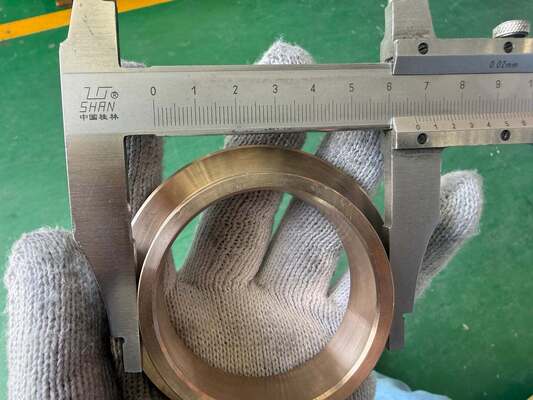

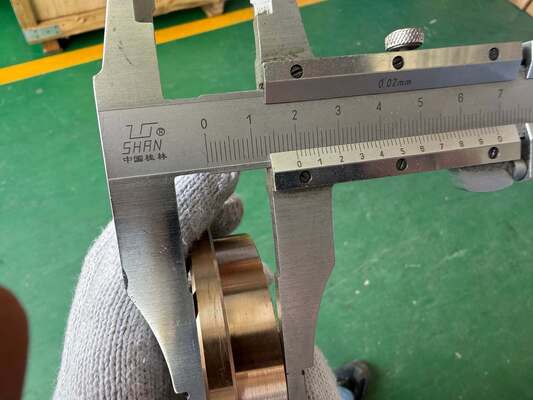

1. Descrição do Produto

As conexões tipo flange de encaixe (Stub End Fittings), também referidas como flanges de junta sobreposta ou adaptadores de flange de apoio, são componentes de tubulação de solda de topo projetados com precisão que funcionam como base de vedação para uma montagem de flange de junta sobreposta. Ao contrário das flanges convencionais de pescoço soldado, o flange de encaixe é a única peça permanentemente fixada à tubulação através de uma solda de topo de penetração total. A flange de junta sobreposta complementar é deslizada mecanicamente sobre o cubo cilíndrico do flange de encaixe e repousa contra a borda expandida, permanecendo totalmente não soldada. Esse desacoplamento estrutural entre o cubo e a flange permite rotação radial independente, o que altera fundamentalmente a forma como a junta lida com o alinhamento dos parafusos e as tensões de expansão térmica.

A fabricação adere estritamente aos requisitos dimensionais e de tolerância da ASME B16.9 e MSS SP-43. As três configurações reconhecidas — Tipo A (parede cheia, cubo longo, típico para serviços de alta pressão e críticos), Tipo B (parede reduzida, cubo curto, comum em sistemas de ligas resistentes à corrosão para otimização de custos) e Tipo C (parede leve, cubo mais curto, principalmente para serviços de baixa pressão e não perigosos) — fornecem aos engenheiros opções graduadas para equilibrar desempenho contra orçamento em diferentes classes de tubulação.

2. Aplicações do Produto

A aplicação prática das conexões tipo flange de encaixe abrange infraestruturas onshore e offshore, com concentração particular em:

• Petróleo e gás upstream – linhas de fluxo de cabeça de poço, tubulações de manifold e estações de coleta onde a desmontagem frequente é necessária para intervenção em poços ou operações de pigging.

• Transmissão midstream – tubulações de estação de compressor e skids de medição que exigem alinhamento preciso de parafusos em ambientes de alta vibração.

• Refino downstream – unidades de coqueamento retardado, linhas de lama FCCU (Unidade de Craqueamento Catalítico Fluido) e feixes de trocadores de calor onde os feixes de tubos do trocador são regularmente retirados para limpeza.

• Suporte terrestre aeroespacial – sistemas de transferência de fluidos criogênicos (GNL, nitrogênio líquido) onde as faces de vedação metálicas devem permanecer sem distorção.

• Parques de tanques químicos – conexões de braços de carregamento/descarregamento que sofrem flexão mecânica repetida e desalinhamento rotacional.

• Plantas de dessalinização – linhas de alimentação de osmose reversa (OR) de alta pressão sujeitas à corrosão agressiva de água do mar.

• Papel e celulose – linhas de produtos químicos de digestor e branqueamento que requerem paradas de manutenção rotineiras.

Além disso, são a escolha preferida para construção temporária ou modular (por exemplo, spools de tubulação pré-fabricados para equipamentos montados em skid), pois a flange rotativa simplifica muito a montagem final no local, compensando as tolerâncias de fabricação acumuladas.

3. Vantagens do Produto

• Engenharia de otimização de material – O diferencial de custo torna-se crítico ao especificar ligas de alto níquel (Hastelloy, Inconel) ou titânio para meios corrosivos. Ao confinar o material premium apenas ao flange de encaixe (tipicamente 15-25% do peso total da montagem da flange), enquanto se utiliza aço de baixa liga ou carbono para a flange rotativa, os gastos metalúrgicos gerais podem ser reduzidos em 40-60% por junta, sem sacrificar o desempenho da superfície molhada.

• Preservação da integridade da solda – Como a flange de junta sobreposta nunca é soldada ou afetada pelo calor, a costura de solda do tubo base permanece a única solda sujeita a inspeção. O tratamento térmico pós-soldagem (PWHT), se necessário para o material do tubo, é simplificado porque a flange não precisa ser aliviada de tensões simultaneamente. Isso também elimina o risco de distorção da flange devido à entrada de calor da soldagem.

• Vida útil estendida da junta e da vedação – A borda expandida do flange de encaixe fornece uma superfície de assentamento contínua e ininterrupta, livre de interrupções de furos de parafuso. Esta área de compressão uniforme garante uma distribuição de tensão da junta mais consistente, reduzindo significativamente as emissões fugitivas e as taxas de vazamento ao longo da vida útil da flange.

• Retorno de tempo eficiente – Durante as paradas da planta, as equipes de manutenção podem desapertar a junta, deslizar a flange para fora da extremidade do tubo e inspecionar ou substituir a face de vedação do flange de encaixe — tudo sem cortar o tubo ou ressoldar. Isso pode comprimir a duração das janelas de manutenção em 30-50% em comparação com substituições convencionais de flanges soldadas.

• Resistência à vibração e fadiga – O projeto de flange não integral permite pequenos micromovimentos entre a flange e o flange de encaixe sob carregamento cíclico (expansão térmica, surtos de pressão, vibração mecânica). Esse movimento relativo absorve concentrações de tensão que, de outra forma, seriam transmitidas diretamente para uma flange de pescoço soldado rígida, melhorando assim a vida útil geral à fadiga da conexão da junta.

4.Especificações Chave
