Encaixes de extremidade de topo de aço carbono ASME B16.9 Oleoduto Gasoduto Economia de custos Fácil desmontagem Encaixe de flange de junta de volta

Instalações de terminação de tubos de aço carbono ASME B16.9 Gasoduto de petróleo Economização de custos Desmontagem fácil Instalação de flange de junta de torno

1Descrição do produto

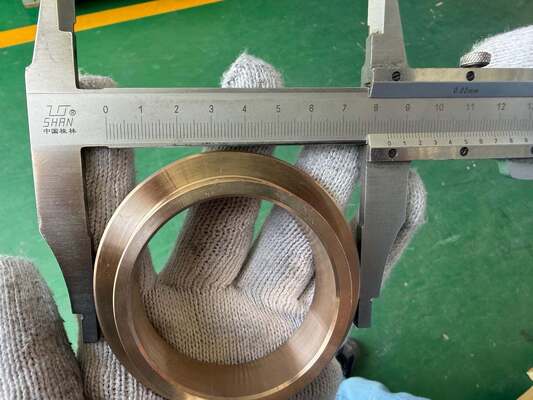

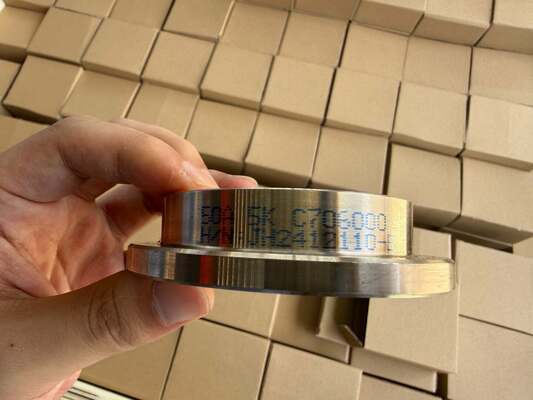

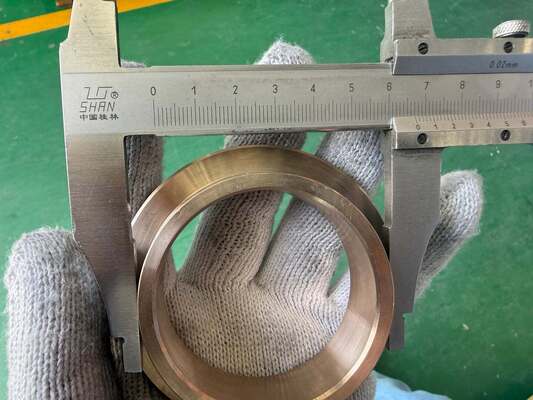

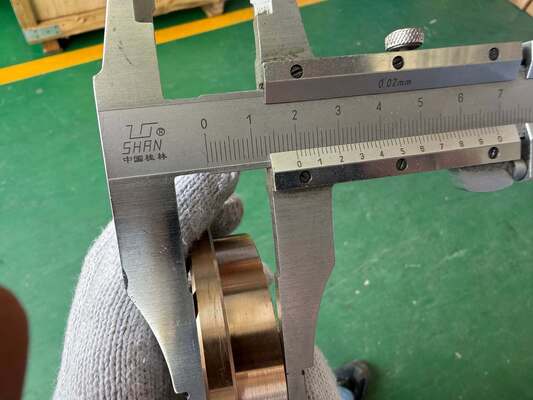

Um encaixe de ponta é um componente de tubulação de ponta projetado para ser emparelhado com uma flange de articulação de torno, formando uma conexão com flange desmontável em sistemas de tubulação.Possui um lábio alargado numa extremidade, que funciona como superfície de vedação contra a face da flange, e umaA flange da articulação do torno desliza livremente sobre a extremidade do cabo e nunca é soldada a ele,que permite uma rotação de 360° para o alinhamento do parafuso sem esforço durante a montagem.

Três configurações padrão estão amplamente disponíveis: Tipo A (por ASME B16.9, com um núcleo longo e espessura total da parede), Tipo B (por MSS SP‐43, com um núcleo curto e parede reduzida para serviço mais leve), e Tipo C (por MSS SP‐43,com o eixo mais curto e parede fina para aplicações de baixa pressão)Os materiais comuns incluem o aço carbono, os aços inoxidáveis austeníticos (304/304L, 316/316L), os aços inoxidáveis duplex/super duplex, as ligas de cromo-moly e as ligas de níquel de alto desempenho (Monel,Inconel, Hastelloy) bem como titânio e cobre-níquel.

2Aplicações do produto

Os acessórios de ponta de estupa desempenham funções críticas em numerosos sectores industriais:

• Instalações de refino de petróleo e petroquímica- para linhas de processo que exijam regeneração frequente do catalisador ou limpeza do trocador de calor.

• Produção química e especializada- especialmente em meios de comunicação agressivos, onde a resistência à corrosão é primordial.

• Processamento de alimentos, bebidas e produtos lácteos- quando as condições sanitárias exigirem a lavagem e desmontagem regulares das juntas de flanges.

• Farmacêutica e biotecnologia- para sistemas de transferência de fluidos estéreis com protocolos de limpeza rigorosos.

• Geração de energia- em instalações de combustíveis fósseis e nucleares, para refrigeração de água, vapor e tubulação auxiliar.

• Tratamento de águas e águas residuais- para estações de bombeamento, unidades de filtragem e sistemas de alimentação química.

• Plataformas marítimas e offshore- onde a corrosão por água salgada e as limitações de espaço favorecem flanges giratórias.

• Outros aparelhos de televisão- na ISO-KF e noutras tubulações a vácuo, quando forem necessárias ligações herméticas e facilmente manuseáveis.

Eles são especialmente recomendados para sistemas que são submetidos a manutenção regular, inspeções de volta ou trocas de componentes, porque a flange pode ser deslizada sem perturbar a junção de solda.

3. Vantagens do produto

• Redução significativa dos custos¢ Apenas a extremidade do estribo precisa ser feita da liga cara que resiste ao fluido de processo; a flange da articulação do tornozelo pode ser fabricada a partir de aço carbono comum.Para um sistema Inconel 625 de 12 polegadas da classe 600, esta prática pode reduzir o custo de cada articulação com flange em mais de 50% em comparação com a utilização de uma flange de pescoço de soldadura completa.

• Acesso à manutenção sem esforçoA remoção da flange da articulação do tornozelo não requer cortar qualquer solda, poupando horas por janela de manutenção e eliminando a necessidade de re-soldagem e tratamento de re-aquecimento.

• Flexibilidade dos parafusosA flange de rotação livre elimina o alinhamento tedioso dos furos dos parafusos, especialmente em tubulações de grande diâmetro, onde a rotação da bobina do tubo é impraticável ou perigosa.

• Resistência superior à corrosão e à erosãoO bico alargado pode ser feito do mesmo material de alta qualidade que o tubo, garantindo uma resistência uniforme na interface de vedação.

• Compatibilidade com materiais versáteis¢ Disponível em praticamente todas as ligas de tubos, permitindo uma integração perfeita com as metalurgias e os processos de solda existentes.

• Inventário reduzidoA padronização das extremidades dos tubos com articulações de torno de aço carbono permite armazenar menos tamanhos e materiais de flange, simplificando a gestão da cadeia de abastecimento.

4.Principais especificações
