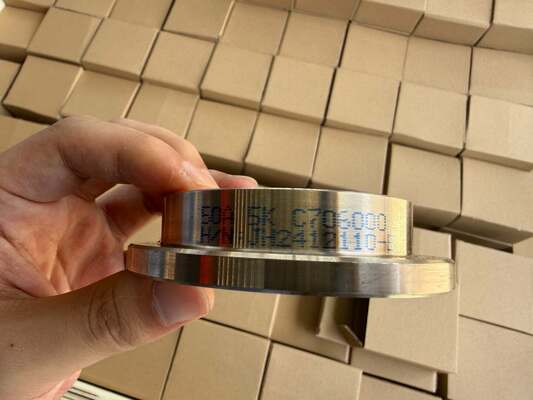

Encaixes de extremidade de topo de junta de volta de aço inoxidável ASME B16.9, resistente à corrosão, fácil manutenção, encaixe de tubulação de solda de topo

Acessórios de ponta de joelho de aço inoxidável ASME B16.9 Resistente à corrosão fácil manutenção

1Descrição do produto

Um Stub End é um tipo de encaixe de tubulação de soldadura de traseiro usado em conjunto com flanges de articulação de tornozelo para criar uma conexão de tubulação de flangesÉ constituído por uma secção curta de tubos com uma extremidade alargada e uma extremidade plana.A extremidade alargada senta-se contra a face da flange e fornece a superfície de vedação, enquanto a extremidade plana é soldada diretamente ao tubo.. A flange da articulação do tornozelo desliza livremente sobre a extremidade do toco e não é soldada a ele, permitindo que a flange gire livremente para um fácil alinhamento do buraco do parafuso.

As extremidades dos tubos são fabricadas em três tipos principais: Tipo A (ASME B16).9, núcleo padrão/mais longo), tipo B (MSS SP-43, núcleo mais curto, parede mais leve) e tipo C (MSS SP-43, núcleo mais curto, parede mais leve)Os materiais disponíveis incluem aço carbono, aço inoxidável, aço ligado, cobre-níquel e ligas especiais como Monel, Inconel e titânio..

2Aplicações do produto

Os acessórios de ponta de estuba são amplamente utilizados em sistemas de tubulação em várias indústrias, incluindo:

• Petróleo e Gás / Petroquímica- ligações de gasodutos nos sistemas de refinação, transformação e transporte

• Processamento químico- manipulação de fluidos corrosivos e operações de manutenção frequentes

• Processamento de alimentos- ligações sanitárias que requerem limpeza e desmontagem regulares

• Tratamento de águas e águas residuais- ligações de flanges para bombas, válvulas e equipamento de tratamento

• Geração de energia- sistemas de tubulação de alta temperatura e alta pressão

• Marítimo e Offshore- sistemas de tubulação resistentes à corrosão

• Farmacêuticos- manipulação de fluidos sanitários e resistentes à corrosão

• Sistemas de vácuo¢ Sistemas de encanamento e processamento a vácuo ISO-KF

As extremidades dos tubos são particularmente adequadas para aplicações que exigem a desmontagem frequente da flange para limpeza, inspeção ou substituição rápida de componentes.

3. Vantagens do produto

1. Eficiência de custos
Somente a extremidade do cabo precisa corresponder à liga de tubos; a flange da junta do torno nunca entra em contato com o fluido de processo e pode ser feita de aço carbono de grau inferiorIsto reduz significativamente o uso de ligas caras em sistemas de tubulação de alta qualidadePara uma ligação de 10 polegadas da Classe 300 Inconel 625, mudar de flanges de pescoço de solda para extremos de toalha com juntas de torno de aço carbono pode economizar 45-65% em cada junta de flanges.

2- Fácil montagem e desmontagem
A flange da articulação do tornozelo pode ser removida sem cortar qualquer solda, economizando tempo significativo durante a manutenção, as voltas e os ciclos de limpeza.

3. Alignamento livre do Bolt-Hole
A flange da articulação do tornozelo gira livremente em torno do hub de extremidade do toque, eliminando as dificuldades de alinhamento comuns com flanges de pescoço de solda fixos. Isto é especialmente valioso em tubulações de grande diâmetro onde a rotação de todo o bobina de tubo é impraticável.

4Resistência à corrosão
As extremidades dos tacos podem ser fabricadas a partir de materiais resistentes à corrosão, como aço inoxidável (304, 316, 316L), duplex, super duplex e ligas de níquel para combinar com o ambiente de serviço.

5. Compatibilidade ampla
As extremidades dos tubos estão disponíveis em uma ampla gama de tamanhos, materiais e pressões, compatíveis com vários padrões de flange e sistemas de tubulação.

4.Principais especificações

Perguntas frequentes

1Somos fabricantes, podem ver a certificação.

2Quanto tempo é o seu tempo de entrega? Geralmente é de 5-10 dias se as mercadorias estiverem em estoque. ou é de 15-20 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.

3. Você fornece amostras? é gratuito ou extra? Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

4. Quais são os seus termos de pagamento? Pagamento <=1000USD, 100% antecipadamente. Pagamento>=1000USD, 50% T/T antecipadamente, saldo antes do envio.
