SS304 Figura de tubulação de juntas de colchão para tubulações resistentes à corrosão

Extremidade da junta de volta SS304, encaixe de tubo de solda de topo para tubulação resistente à corrosão

1. Descrição do produto

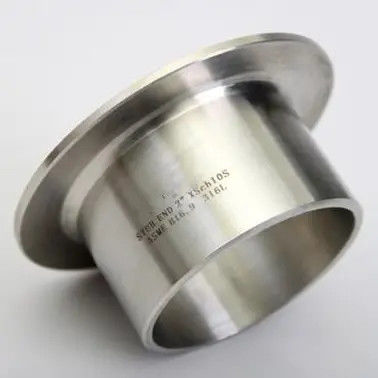

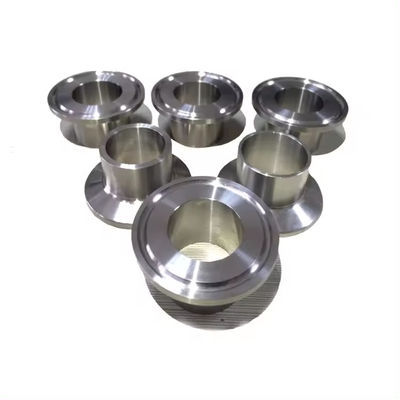

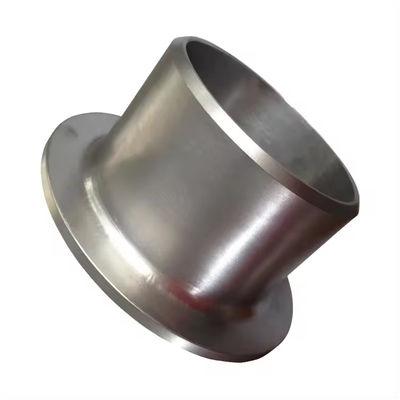

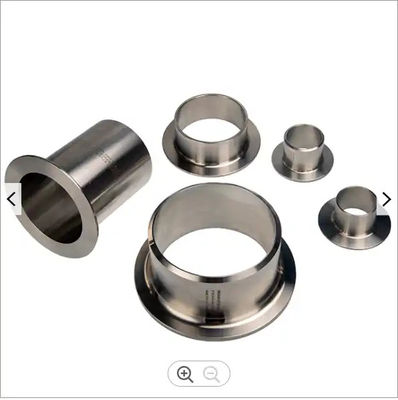

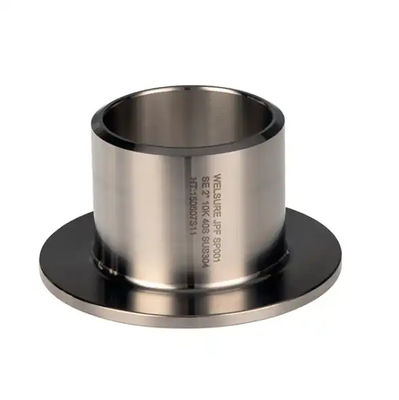

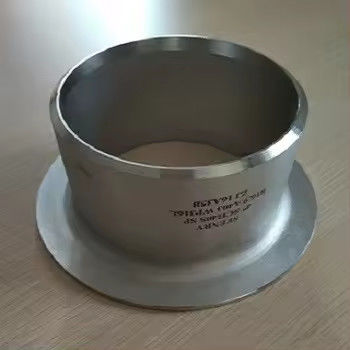

Extremidade da junta de volta SS304, encaixe de tubo de solda de topo para tubulação resistente à corrosãoé uma conexão para tubo soldada de topo de alta qualidade projetada para uso com flanges de junta sobreposta. Também comumente conhecida como ponta de junta sobreposta, esta conexão apresenta uma extremidade alargada que assenta contra a face do flange e uma extremidade chanfrada simples para soldagem de topo na tubulação. Fabricada em aço inoxidável SS304 premium, esta ponta oferece excelente resistência à corrosão e durabilidade para aplicações industriais exigentes. A configuração Tipo A com cone longo garante uma transição de fluxo suave e é compatível com flanges de juntas sobrepostas padrão.

2. Especificações principais

3. Aplicações

O Stub End SS304 é amplamente utilizado em sistemas de tubulação em vários setores:

• Petróleo e Gás– conexões de gasodutos e refinarias

• Processamento Petroquímico e Químico– manuseio de meios corrosivos

• Alimentos e Bebidas– sistemas de tubulações sanitárias

• Farmacêutico– ambientes limpos e estéreis

• Tratamento de Água e HVAC– tubulação industrial geral

• Geração de energia– sistemas de vapor e água de resfriamento

4. Vantagens do produto

• Solução econômica– Somente a ponta precisa combinar com a liga do tubo; o flange da junta sobreposta pode ser de aço carbono, reduzindo significativamente os custos de material, especialmente para sistemas de grande diâmetro

• Manutenção fácil– O flange da junta sobreposta pode deslizar livremente sobre a extremidade da ponta e ser removido sem cortar as soldas, permitindo rápida inspeção, limpeza ou modificação do sistema

• Instalação flexível– O flange gira 360° em torno da extremidade da ponta, simplificando o alinhamento do furo do parafuso e eliminando problemas de alinhamento comuns em flanges com pescoço de solda

• Resistente à corrosão– O material SS304 oferece excelente resistência à oxidação e vários meios corrosivos, garantindo longa vida útil

• Precisão Dimensional– Fabricado de acordo com ASME B16.9 com tolerâncias rigorosas, garantindo perfeita compatibilidade com flanges de juntas sobrepostas padrão

5. Funções do produto

• Cria uma conexão flangeada que permite fácil desmontagem sem cortar soldas de tubos

• Fornece uma superfície de vedação lisa e contínua que combina com a face do flange da junta sobreposta

• Acomoda a expansão térmica e o movimento do tubo sem forçar a junta

• Permite o uso de flanges de apoio de qualidade inferior, mantendo a resistência à corrosão na face da vedação

6. Instruções de instalação

1. Deslize o flange da junta sobreposta sobre o tubo ou extremidade da ponta antes de soldar

2. Solde a extremidade plana (chanfrada) da extremidade da ponta à tubulação usando procedimentos de soldagem qualificados

3. Certifique-se de que a extremidade alargada (volta) esteja precisamente alinhada ao terminal do tubo

4. Deslize o flange da junta sobreposta sobre a extremidade da ponta, assentando-o contra a parte traseira do alargamento

5. Alinhe os furos dos parafusos do flange com o flange correspondente e os parafusos juntos

6. A junta veda entre a extremidade alargada e a face do flange correspondente

Observação:Para extremidades de ponta Tipo A (Padrão Longo), a espessura da sobreposição não deve ser inferior à espessura nominal da parede do tubo de conexão.

7. Precauções

• Certifique-se de que a programação do tubo corresponda à espessura da parede da extremidade da ponta para um ajuste adequado

• Verifique se o material da extremidade da ponta é compatível com o fluido de serviço e a temperatura

• Não solde o flange da junta sobreposta diretamente ao tubo – o flange deve permanecer livre para girar

• Use procedimentos de soldagem apropriados (qualificados por WPS) para conexões de solda de topo

• Para aplicações de alta pressão, confirme se a classificação de pressão corresponde aos requisitos do sistema

• Inspecione a face sobreposta quanto a arranhões ou danos antes da instalação para garantir a vedação adequada

8. Envio e entrega

9. Condições de Pagamento

10. Embalagem

Embalagem padrão para exportação:

• Cada ponta embalada individualmente com revestimento de óleo antiferrugem

• Embalado em sacos de náilon ou filme plástico para evitar umidade

• Protegido em caixas de madeira ou paletes para transporte marítimo

• Embalagem personalizada disponível mediante solicitação

11. Devoluções, Trocas e Pós-Venda

• Garantia de qualidade– Inspeção 100% antes do embarque; todos os produtos estão em conformidade com os padrões ASME B16.9

• Política de devolução– Devoluções aceitas no prazo de 30 dias por defeitos de fabricação (sujeitas a inspeção)

• Intercâmbio– Substituição gratuita de quaisquer produtos não conformes confirmados por inspeção de terceiros

• Exemplo de política– Amostras grátis disponíveis; o comprador cobre o custo do frete

• Suporte Técnico– Resposta 24 horas a todas as consultas técnicas

• Pedidos personalizados– Tamanhos, materiais e acabamentos personalizados disponíveis mediante solicitação
