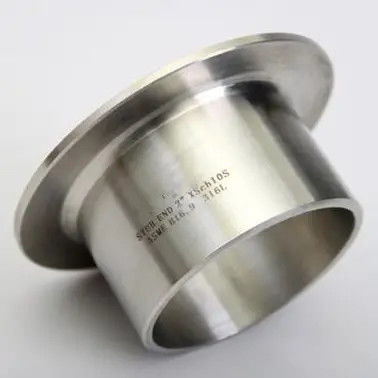

Encaixes de extremidade de aço inoxidável SS304, conector de tubo de junta de sobreposição de solda de topo para tubulação industrial

SS304 Acero inoxidável, conector de tubulação para tubulação industrial

1Descrição do produto

A SS304 é uma tubulação de alta qualidade projetada para uso com flanges de articulação.Este equipamento apresenta uma extremidade alargada que se senta contra a face da flange e uma extremidade bifurcada simples para soldadura de traseira para a tubulação Fabricado em aço inoxidável SS304 de qualidade superior, este extremo oferece excelente resistência à corrosão e durabilidade para aplicações industriais exigentes.A configuração do tipo A com coníferas longas garante uma transição do fluxo suave e é compatível com as flanges de articulação de torno normal .

2Especificações essenciais

3. Aplicações

O SS304 Stub End é amplamente utilizado em sistemas de tubulação em várias indústrias:

• Petróleo e Gás- ligações de gasodutos e refinarias

• Petroquímica e Processamento Químico manipulação de materiais corrosivos

• Alimentos e Bebidas- sistemas de tubulação sanitária

• Farmacêuticos- ambientes limpos e estéreis

• Tratamento de Água e Ar condicionado∆ tubulação industrial geral

• Geração de energia- sistemas de vapor e água de arrefecimento

4. Vantagens do produto

• Solução econômica¢ Apenas a extremidade do cabo precisa corresponder à liga de tubos; a flange da junta do torno pode ser de aço carbono, reduzindo significativamente os custos de material, especialmente para sistemas de grande diâmetro

• Manutenção fácilA flange da articulação do tornozelo pode deslizar livremente sobre a extremidade do toco e ser removida sem cortar soldagens, permitindo uma inspeção rápida, limpeza ou modificação do sistema

• Instalação flexívelA flange gira 360 ° em torno da extremidade do cabo, tornando o alinhamento do buraco do parafuso simples e eliminando os problemas de alinhamento comuns com as flanges do pescoço da solda

• Resistente à corrosãoO material SS304 proporciona uma excelente resistência à oxidação e a vários meios corrosivos, garantindo uma longa vida útil

• Precisão dimensionalFabricado de acordo com a norma ASME B16.9 com tolerâncias rigorosas, garantindo a perfeita compatibilidade com as flanges padrão de articulações de torno

5Funções do produto

• Cria uma conexão de flange que permite a fácil desmontagem sem cortar soldas de tubos

• Fornece uma superfície de vedação lisa e contínua que combina com a face da flange da articulação do tornozelo

• Acomoda a expansão térmica e o movimento do tubo sem estressar a articulação

• Permite o uso de flanges de apoio de baixa qualidade, mantendo a resistência à corrosão na face do selo

6Instruções de instalação

1. Deslize a flange da articulação do tornozelo sobre a ponta do tubo ou do cabo antes da soldagem

2. Soldar o extremo plano (abobadado) da ponta do tubo usando procedimentos de soldadura qualificados

3. Certifique-se de que a extremidade alargada (laço) está precisamente alinhada com o extremo do tubo

4. Deslize a flange articulação do tornozelo sobre a extremidade do toco, sentando-o contra a parte de trás da chama

5. Alinhar os furos parafuso flange com a flange de acasalamento e parafuso juntos

6. As vedações da junta entre a extremidade alargada e a face da flange de acoplamento

Nota:No caso das extremidades dos tubos de ligação do tipo A (padrão longo), a espessura do torno não deve ser inferior à espessura nominal da parede do tubo de ligação..

7Precauções

• Assegure-se de que o programa de tubulação corresponde à espessura da parede final do cabo para o ajuste adequado

• Verificar se o material da ponta do cabo é compatível com o fluido de serviço e a temperatura

• Não soldar a flange da articulação do tornozelo diretamente ao tubo

• Usar procedimentos de soldagem adequados (com qualificação WPS) para as ligações de soldagem por embraiagem

• Para aplicações de alta pressão, confirmar que a classificação de pressão corresponde aos requisitos do sistema

• Inspecionar a face do tornozelo para arranhões ou danos antes da instalação para garantir a vedação adequada

8- Envio e Entrega

9Condições de pagamento

10. Embalagem

Embalagem padrão para exportação:

• Cada extremidade do cabo envolta individualmente com revestimento de óleo antirruído

• Embalados em sacos de nylon ou em revestimento de plástico para evitar a umidade

• De peso superior a 200 g/m2

• Embalagens personalizadas disponíveis mediante pedido

11Retorno, troca e serviço pós-venda

• Garantia da qualidade- 100% de inspecção antes do envio; todos os produtos estão em conformidade com as normas ASME B16.9

• Política de devolução- Retornos aceites no prazo de 30 dias por defeitos de fabrico (sujeitos a inspecção)

• Intercâmbio- Substituição gratuita dos produtos não conformes confirmados pela inspecção de terceiros

• Política de amostragem¢ Provas gratuitas disponíveis; o comprador cobre os custos de frete

• Apoio técnico- resposta 24 horas a todas as perguntas técnicas

• Pedidos personalizados¢ Dimensões personalizadas, materiais e acabamentos disponíveis mediante pedido
