CuNi 70/30 flange de soldagem de tomada forjada ASME B16.5 CL150

CuNi 70/30 flange de soldagem de tomada forjada ASME B16.5 CL150

1Descrição do produto

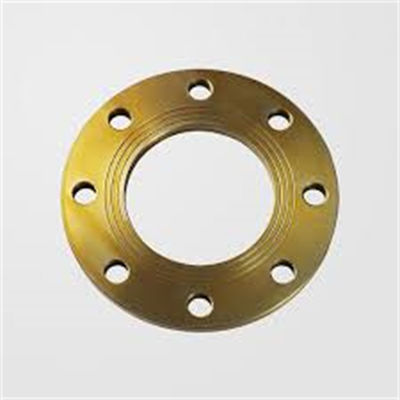

A flange de soldagem de soquete forjado Marine CuNi 70/30 é fabricada a partir de uma liga de cobre-níquel de alta qualidade (UNS C71500) através de um processo de forja a quente.Possui uma ligação de soldagem de tomada com a superfície de vedação face levantada, fabricado em conformidade com a norma ASME B16.5, classe de pressão 150, especificamente concebido para sistemas de tubulação de água marinha,Esta flange oferece excelente resistência à corrosão em ambientes de água salgadaO projeto de soldagem de soquete permite a inserção fácil de tubos e soldagem de filetes, garantindo fluxo suave e conexões seguras e sem fugas.É uma escolha confiável para resfriamento de água do mar, sistemas de tubulação de água de incêndio, funil, lastro e sistema de lavagem do convés.

2Parâmetros-chave do produto

3Aplicações do produto

• Sistemas de tubulação de refrigeração de água do mar para navios

• Tubos de água de incêndio e de lavagem de convés

• Sistemas de bainha e de água de lastro para navios

• Tubulação de geradores de água doce para navios

• Sistemas de serviço de água de plataforma offshore

• Tubulação de instalações de dessalinização de água do mar

• Circuitos de água de arrefecimento de centrais elétricas costeiras

• Conexões do trocador de calor e do condensador de água

• Sistemas de circulação de água da aquicultura marinha

• Linhas de abastecimento de água do mar de docas e portos

4. Vantagens do produto

1. Excelente resistência à corrosão da água do mar: A liga de CuNi 70/30 forma uma camada protetora natural na água do mar, proporcionando um serviço fiável a longo prazo em ambientes marinhos com corrosão mínima.

2. Propriedade natural antifouling: O teor de cobre ajuda a reduzir a fixação de organismos marinhos nas superfícies internas, mantendo as condutas de água do mar mais limpas e reduzindo os trabalhos de manutenção.

3. Qualidade forjada a quente: Fabricada através de processo de forja a quente, a flange tem uma estrutura de grãos densa e uniforme com boa resistência mecânica, oferecendo desempenho confiável.

4. Concebido para uso marítimo: Especificamente adequado para sistemas de tubulação de água marinha de navios e offshore, satisfazendo as exigências de água salgada e condições marinhas úmidas.

5. Fácil de instalar: O projeto de soldadura por tomada permite que o tubo seja simplesmente inserido na tomada e o filete soldado, reduzindo o tempo de instalação e os custos de mão-de-obra a bordo.

6. Selo confiável: O projeto de cara elevada proporciona uma vedação eficaz com juntas adequadas, garantindo ligações sem fugas no serviço de água do mar.

7. Boa soldabilidade: Compatível com tubos CuNi 70/30 utilizando o processo de soldagem TIG padrão com fio de enchimento correspondente.

8. Conformidade com a norma ASME B16.5: Fabricado com tolerâncias dimensionalmente rigorosas, garantindo a adequação adequada a tubos, acessórios e elementos de fixação normais para navegação.

9. Baixa manutenção: A película protetora autoformante elimina a necessidade de revestimentos adicionais, reduzindo a carga de trabalho de manutenção a bordo.

5Funções do produto

• Fornecer ligação de soldagem de tomada confiável para sistemas de tubulação de água do mar

• Assegurar a vedação à prova de vazamento em condições de serviço de água salgada

• Resistir à pressão de trabalho da classe 150 para uma operação segura a bordo do navio

• Permitir uma desmontagem conveniente para inspecção e manutenção do sistema

• Apoio ao projeto e instalação de sistemas de tubulação marítima modular

• Acomodar a expansão térmica do tubo dentro dos limites do sistema

• Conectar tubos de água do mar a bombas, válvulas, trocadores de calor e outros equipamentos

6. Instruções do utilizador

Preparação pré-instalação:

1. Antes da instalação, inspeccionar todas as flanges para detectar danos no transporte ou defeitos na superfície.

2. Verificar o tamanho da flange, a classe de pressão e a qualidade do material em relação aos desenhos de tubulação do navio.

3. Limpe cuidadosamente a abertura do soquete e a superfície de vedação da face levantada com solvente adequado.

4. Verificar que as dimensões das extremidades dos tubos correspondem aos requisitos da abertura do soquete.

5. Use ferramentas específicas para o material de cobre-níquel para evitar a contaminação.

Etapas de instalação:

1. Insira o tubo completamente na tomada da flange até que a ponta do tubo atinja o fundo da tomada.

2. Retirar o tubo aproximadamente 1,6 mm para criar um espaço de expansão adequado para a soldagem.

3. Certifique-se de que o tubo é quadrado até à face da flange e de que está correctamente centrado na tomada.

4. Soldar a estaca em, pelo menos, 4 posições igualmente espaçadas em torno da circunferência do eixo.

5. Completar a solda de filete utilizando o processo de soldagem TIG com fio de enchimento ERCuNi.

6. Utilize o gás de blindagem de argônio durante toda a soldagem para uma proteção adequada.

7. Mantenha a temperatura do intervalo moderada, não sobreaqueça o material.

8. Limpe a área da solda após cada passagem.

Instalação de juntas e parafusos:

1. Selecionar material de junta adequado para o serviço de água do mar.

2. Centrar a junta na superfície de vedação da face levantada.

3. Insira parafusos e aperte as bolas uniformemente.

4. Apertar os parafusos num padrão de cruzamento diagonal em três passagens mínimas.

5. Aplicar o binário adequado para compressão uniforme da junta.

Inspecção após a instalação:

1. Inspeccionar visualmente todas as soldaduras das tomadas para detectar defeitos de superfície.

2. Realizar o ensaio de pressão de acordo com os requisitos do sistema.

3. Verificar todas as juntas das flanges para detectar quaisquer sinais de fugas durante o ensaio.

7Precauções do produto

1. Armazenamento: Guardar as flanges num local limpo, seco e ventilado a bordo ou no armazém.

2. Separação material: Durante o armazenamento e transporte, manter as flanges de CuNi separadas do aço carbono e de outros metais diferentes para evitar a corrosão por contacto.

3. Manuseie com cuidado: O material CuNi é mais macio do que o aço.

4. Sem serviço de amônia: O CuNi 70/30 não deve ser utilizado em sistemas que contenham amônia ou compostos aminados.

5. Protecção da solda: Utilize sempre o gás de blindagem de argão durante a solda.

6. Ferramentas dedicadas: Para evitar a contaminação do ferro, utilizar ferramentas, escovas e molas separadas reservadas ao trabalho de cobre e níquel.

7. Velocidade do fluxo: Para o serviço contínuo de água de mar, manter a velocidade de fluxo dentro de limites razoáveis para maximizar a vida útil da flange.

8. Consistência do material do sistema: Sempre que possível, utilizar o mesmo material em todo o sistema de tubulação de água do mar.

9. Inspecção regular: Verificar periodicamente as juntas das flanges quanto a sinais de fugas ou corrosão durante os ciclos de manutenção do recipiente.

8Informações sobre o transporte

9Informações de pagamento

10Informações sobre a embalagem

11Serviço de compra, devolução e pós-venda

Como comprar:

1. Envie o pedido com o tamanho, quantidade e especificações necessários.

2. Receber orçamento com preço, prazo de entrega e termos.

3. Confirme os detalhes do pedido e assine o contrato de venda.

4. Arranja um adiantamento para começar a produção.

5. Produção concluída com inspecção de qualidade.

6. Arranja o pagamento do saldo antes do envio.

7. Mercadorias enviadas com todos os documentos necessários.

Política de devolução e troca:

• Questões de qualidadePara qualquer defeito de fabrico ou não conformidade do material, por favor, avise-nos no prazo de 30 dias a contar da receção.

• Devoluções não de qualidade: Para devoluções devido a erros de encomenda, entre em contato conosco no prazo de 15 dias. Os produtos devem ser não utilizados e na embalagem original. Os custos de envio de devolução são suportados pelo cliente.

• Não reembolsável: Produtos que tenham sido soldados, instalados, modificados ou danificados devido a um manuseio inadequado.

Serviço pós-venda:

• Garantia: 12 meses a contar da data de expedição contra defeitos de fabrico.

• Apoio técnico: Disponível para perguntas sobre produtos, orientações de instalação e aconselhamento sobre aplicações marítimas.

• Resposta rápida: Respondemos a consultas no prazo de 24 horas nos dias úteis.

• Repita as ordens.: Apoiamos as necessidades em curso dos projectos marítimos e podemos manter estoque para clientes regulares.
