CuNi 70/30 Flanca SW forjada ASME B16.5 CL150 Resistente à corrosão por água do mar

1Descrição do produto

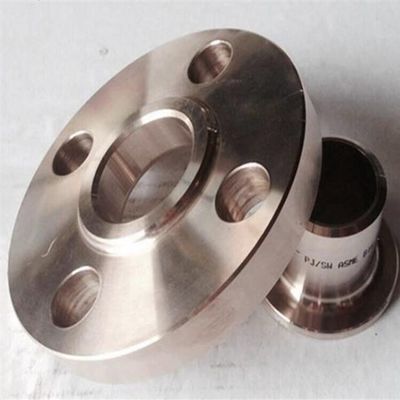

A flange de soldagem de tomada forjada CuNi 70/30 é fabricada a partir de uma liga de cobre-níquel de alta qualidade (UNS C71500) através de processo de forja a quente.Designado com ligação de solda de tomada e superfície de vedação de face elevada, esta flange é fabricada de acordo com a norma ASME B16.5, classe 150 classificação de pressão.assegurar um fluxo suave e uma ligação seguraCom excelente resistência à corrosão da água do mar, esta flange é uma escolha confiável para tubulações marítimas, sistemas de água de arrefecimento e várias aplicações industriais em ambientes corrosivos.

2Parâmetros-chave do produto

3Aplicações do produto

• Sistemas de refrigeração de água do mar para embarcações e instalações industriais

• Circuitos de refrigeração de água para centrais eléctricas e equipamentos de processamento

• Tubulação de instalações de tratamento e dessalinização de águas

• Conexões do trocador de calor e do condensador de água

• Sistemas de serviço de água de plataforma offshore

• Tubos de água de incêndio e de lavagem de convés

• Linhas de processamento químico de salmoura e fluidos corrosivos

• Sistemas de circulação e transferência de água

• Tubulações de água de baús e de lastro

4. Vantagens do produto

1. Excelente resistência à corrosão da água do mar: A liga CuNi 70/30 forma uma camada protetora natural na água do mar, proporcionando um serviço a longo prazo com taxas de corrosão mínimas, tornando-a um material confiável para ambientes marinhos.

2. Qualidade forjada a quente: Fabricada através de processo de forja a quente, a flange tem uma estrutura de grãos densa e uniforme com boa resistência mecânica, oferecendo desempenho confiável em comparação com alternativas fundidas.

3. Propriedade natural antifouling: O teor de cobre na liga ajuda a reduzir a fixação de organismos marinhos nas superfícies internas, mantendo as tubulações mais limpas e reduzindo as necessidades de manutenção.

4. Instalação fácil e rápida: O projeto de soldadura por soquete permite que o tubo seja simplesmente inserido na janela e o filete soldado, eliminando o trabalho de alinhamento complexo e economizando tempo de instalação.

5. Desempenho de vedação fiável: O projeto de face elevada proporciona uma superfície de vedação eficaz quando utilizada com juntas adequadas, garantindo ligações sem fugas sob pressão nominal.

6. Boa soldabilidade: Compatível com tubos CuNi 70/30 utilizando processo de soldagem TIG padrão com fio de enchimento correspondente, produzindo juntas de soldagem fortes e duráveis.

7. Conformidade com a norma ASME: Fabricado de acordo com as tolerâncias dimensionais mais rigorosas da norma ASME B16.5, garantindo a adequação adequada aos tubos, acessórios, juntas e fixações normalizados.

8. Baixo custo de manutenção: A película protetora autoformante na superfície do material elimina a necessidade de revestimentos ou tratamentos protetores adicionais, reduzindo os custos de manutenção a longo prazo.

5Funções do produto

• Fornecer um ponto de ligação de soldagem de tomada confiável para tubos em sistemas de tubulação de água do mar e industriais

• Assegurar a vedação à prova de vazamento com o design de cara elevada e juntas compatíveis

• Resistir à pressão de trabalho da classe 150 para uma operação segura e contínua

• Permitir uma desmontagem conveniente para inspecção, manutenção e modificação do sistema

• Apoio ao projeto de sistemas de tubulação modular com fácil instalação seccional

• Acomodar a expansão térmica do tubo dentro dos limites de projeto do sistema

6. Instruções do utilizador

Preparação pré-instalação:

1. Inspeccionar cada flange após a sua recepção para detectar quaisquer sinais de danos no transporte ou defeitos de superfície.

2. Verificar o tamanho da flange, a classe de pressão e a qualidade do material em relação às especificações do projecto.

3. Limpe cuidadosamente a abertura do soquete e a superfície de vedação da face levantada com solvente adequado.

4. Verifique se o diâmetro externo da ponta do tubo corresponde às dimensões da tomada.

5. Utilize ferramentas específicas para a preparação de material de cobre-níquel para evitar a contaminação cruzada.

Etapas de instalação:

1. Insira o tubo completamente na tomada da flange até que a ponta do tubo atinja o fundo da tomada.

2. Retire o tubo aproximadamente 1,6 mm para criar um espaço de expansão adequado.

3. Certifique-se de que o tubo é quadrado em relação à face da flange e de que está bem centrado.

4. Soldar a estaca em, pelo menos, 4 posições igualmente espaçadas em torno da circunferência do eixo.

5. Completar a solda de filete utilizando o processo de soldagem TIG com fio de enchimento ERCuNi.

6. Usar argon gas de blindagem durante a soldagem para uma proteção adequada.

7. Mantenha a temperatura do intervalo moderada, evitando o sobreaquecimento do material.

8. Limpe a área de solda completamente após cada passagem.

Instalação de juntas e parafusos:

1. Escolher o material da junta adequado ao meio de serviço e às condições de funcionamento.

2. Centrar a junta na superfície de vedação da face levantada.

3. Insira parafusos e aperte as bolas à mão.

4. Apertar os parafusos uniformemente num padrão de cruzamento diagonal.

5. Aplicar binário em pelo menos 3 passagens para obter uma compressão uniforme da junta.

Inspecção após a instalação:

1. Realizando inspecção visual de todas as soldas de tomada para detectar defeitos de superfície.

2. Realizar um ensaio de pressão de acordo com as especificações do projeto.

3. Verifique todas as juntas das flanges para detectar sinais de fuga.

7Precauções do produto

1. Armazenamento: Manter as flanges num local interno limpo, seco e ventilado, longe de umidade, poeira e exposição directa ao ar livre.

2. Separação material: Durante o armazenamento e transporte, manter as flanges de CuNi separadas do aço carbono e de outros metais diferentes para evitar a corrosão por contacto.

3. Manuseie com cuidado: O material CuNi é mais macio do que o aço.

4. Sem serviço de amônia: O CuNi 70/30 não deve ser utilizado em ambientes que contenham amônia ou compostos aminados, uma vez que isto pode causar a degradação do material.

5. Protecção da solda: Utilize sempre o gás argónico de blindagem ao soldar o material CuNi.

6. Ferramentas dedicadas: Para evitar a contaminação do ferro, utilizar ferramentas, escovas e molas separadas reservadas ao trabalho de cobre e níquel.

7. Velocidade do fluxoPara o serviço de água de mar, é aconselhável manter a velocidade de fluxo contínua dentro de limites razoáveis para maximizar a vida útil.

8. Compatibilidade do sistema: Nos sistemas de tubulação, manter a consistência do material sempre que possível.
