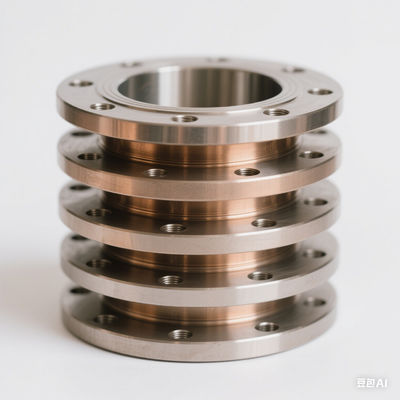

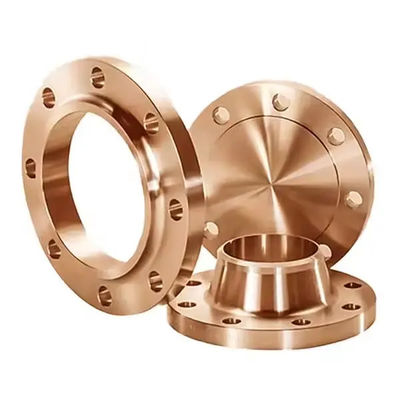

CuNi 70/30 S/O forjado a quente Flange Classe150 Longa vida útil 20 anos

Vida útil longa forjada quente da flange Class150 de CuNi 70/30 S/O 20 anos

1. Descrição do produto

O flange de cobre e níquel é fabricado a partir de matéria-prima premium CuNi 70/30 (UNS C71500) por meio de processo de forjamento, apresentando tipo de conexão por solda de soquete. O produto é fabricado em estrita conformidade com a norma ASME B16.5, com classificação de pressão Classe 150 (150LB). Devido à sua excelente resistência à corrosão da água do mar e propriedades anti-incrustantes, os flanges de liga de cobre e níquel são amplamente utilizados na construção naval, dessalinização de água do mar, plataformas de petróleo offshore, trocadores de calor químicos e outras aplicações marítimas e industriais. Este produto apresenta superfície de vedação de face elevada para garantir um desempenho de vedação confiável em conexões de tubulações.

2. Principais parâmetros do produto

3. Aplicações de produtos

• Sistemas de dutos de resfriamento de água do mar marinho

• Sistemas de combate a incêndio em plataformas offshore de petróleo e gás e água de lastro

• Conexões de tubulação da planta de dessalinização de água do mar (processo MED/MSF)

• Condensadores e trocadores de calor de usinas costeiras

• Tubulações de transporte de meios corrosivos da indústria química

• Sistemas de dutos submarinos de engenharia offshore

• Sistemas de tubulação de gerador de água doce para navios

• Sistemas de circulação de água do mar para aquicultura

4. Vantagens do produto

1. Excelente resistência à corrosão da água do mar: A liga CuNi 70/30 apresenta taxas de corrosão extremamente baixas tanto em água do mar corrente quanto estagnada, com uma vida útil superior a 20 anos.

2. Desempenho anti-bioincrustante superior: O elemento cobre inibe naturalmente a adesão de microrganismos marinhos, reduzindo os riscos de bloqueio de tubulações e a frequência de manutenção.

3. Alta resistência à corrosão-erosão: O material mantém boa resistência à corrosão sob lavagem com água do mar em alta velocidade, com velocidade de fluxo máxima permitida de até 3,5-4,0 m/s.

4. Garantia de Processo de Forjamento: O processo de forjamento a quente garante uma estrutura de grão uniforme e densa, propriedades mecânicas significativamente melhores do que os produtos fundidos.

5. Boa soldabilidade: Compatível com soldagem de tubulações de aço carbono e aço inoxidável, permitindo instalação conveniente no local com resistência confiável da junta de solda.

6. Baixo custo de manutenção: Forma-se um filme passivo autocurativo na superfície do material, eliminando a necessidade de revestimentos adicionais ou proteção catódica, com baixos custos de ciclo de vida.

7. Alta precisão dimensional: O padrão ASME B16.5 controla estritamente as tolerâncias para garantir um ajuste perfeito com acessórios para tubos padrão.

5. Funções do produto

• Realize a conexão de solda de encaixe entre tubos em sistemas de tubulação de água do mar

• Fornece interface de vedação confiável para evitar vazamento de água do mar

• Suporta pressão de trabalho Classe 150 para garantir a operação segura de sistemas de tubulação

• Adapte-se à operação estável de longo prazo em ambientes marinhos úmidos e com névoa salina

• Permitir conexão seccional e desmontagem de manutenção de sistemas de tubulação

6. Instruções para o usuário

Preparação de pré-instalação:

1. Inspecione a aparência do flange e confirme se não há rachaduras, deformações, ferrugem ou outros defeitos.

2. Verifique o tamanho do flange, a classificação de pressão e a identificação do material em relação aos desenhos do projeto.

3. Limpe a extremidade de solda do flange e a superfície de vedação, removendo óleo, incrustações de óxido e outras impurezas.

Etapas de instalação:

1. Insira o tubo no soquete do flange, garantindo a profundidade de inserção adequada (de acordo com os requisitos de profundidade do soquete ASME B16.5).

2. Deixe uma folga de expansão de 1,6 mm (distância entre a extremidade do tubo e a parte inferior do soquete) para evitar concentração de tensão de soldagem.

3. Use o processo de soldagem TIG ou MIG com metal de adição CuNi compatível (por exemplo, fio de soldagem ERCuNi).

4. Controle a temperatura entre passes não excedendo 150°C durante a soldagem para evitar a queima do elemento de liga por superaquecimento.

5. Use PTFE ou junta reforçada com grafite para vedar a superfície, aperte os parafusos uniformemente em sequência diagonal.

Inspeção pós-instalação:

1. Realize testes penetrantes ou radiográficos nas soldas para garantir que não haja defeitos de soldagem.

2. A pressão do teste hidrostático do sistema deve ser 1,5 vezes a pressão projetada, mantida por 30 minutos sem vazamento.

7. Precauções do Produto

1. Evite contato direto com aço carbono: Liga de cobre-níquel em contato com aço carbono pode causar corrosão galvânica, devendo ser armazenada e transportada separadamente.

2. Evite meios que contenham amônia: As ligas de cobre são propensas a fissuras por corrosão sob tensão em ambientes com amônia, o que é estritamente proibido para sistemas com amônia.

3. Requisito de gás de proteção de soldagem: A proteção contra gás argônio deve ser usada durante a soldagem para evitar oxidação e porosidade da solda.

4. Evite a velocidade excessiva do fluxo da água do mar: Embora o CuNi 70/30 tenha excelente resistência à erosão e corrosão, recomenda-se que a velocidade do fluxo contínuo não exceda 3,5 m/s.

5. Evite misturas de metais diferentes: Os sistemas de tubulação devem manter a uniformidade do material para evitar riscos de corrosão galvânica. Se for necessária uma conexão metálica diferente, devem ser instaladas juntas isolantes.

6. Não é necessário tratamento térmico pós-solda: A liga CuNi geralmente não requer tratamento térmico pós-soldagem, mas os respingos e óxidos de soldagem devem ser removidos.

7. Requisitos do ambiente de armazenamento: Armazenar em área interna seca e ventilada, evitar exposição externa e chuva, umidade ambiente ≤ 60%.

8. Informações de envio

• Origem do envio: Envio direto da fábrica na China

• Prazo de entrega: Tamanhos padrão disponíveis em estoque, 3-5 dias úteis; tamanhos personalizados 15-30 dias (sujeito à quantidade e especificações)

• Métodos de envio:

  • Pedidos pequenos/amostras: International Express (DHL/FedEx/UPS/TNT), chegada de 3 a 7 dias

  • Pedidos em grandes quantidades: frete marítimo FCL/LCL, 15-45 dias de chegada

  • Pedidos urgentes: frete aéreo, chegada de 5 a 10 dias

• Documentos fornecidos:

  • Fatura Comercial

  • Lista de embalagem

  • Certificado de Origem

  • Certificado de Teste de Material (MTC conforme EN 10204 3.1)

  • Conhecimento de embarque

• Termos comerciais: FOB, CIF, CFR, EXW disponíveis

• Acompanhamento Logístico: Número de rastreamento fornecido após o envio, rastreabilidade total

9. Informações de pagamento

• Métodos de pagamento padrão:

  • Transferência bancária T/T: pagamento antecipado de 30%, saldo de 70% antes do envio

  • L/C à vista: Carta de crédito irrevogável à vista aceita

  • Western Union (aplicável a pequenas quantidades)

• Clientes de crédito:

  • Clientes de longo prazo podem solicitar termos de crédito O/A (sujeitos a análise de crédito)

  • Termos de liquidação mensal disponíveis para clientes com histórico de cooperação de mais de 1 ano

• Moeda de liquidação: USD, EUR, CNY aceitos

• Informações bancárias: Dados oficiais da conta bancária fornecidos no momento da assinatura do contrato

• Notas de pagamento:

  • O pedido entra em vigor após o recebimento do pagamento antecipado

  • Planos de parcelamento negociáveis ​​para pedidos grandes

  • Todos os pagamentos devem fazer referência ao número da fatura ou ao número do contrato

10. Informações sobre embalagem

• Opções de embalagem padrão:

  • Flanges pequenas (≤4"): Plástico bolha individual + embalagem cartonada

  • Flanges médios (6"-12"): Envoltório individual de espuma bolha/EPE + caixa de madeira ou caixa de compensado

  • Flanges grandes (≥14"): Filme extensível + caixa de madeira fumigada paletizada

• Prevenção de umidade e corrosão:

  • Graxa antiferrugem aplicada na superfície de vedação

  • Dessecante colocado dentro da embalagem

  • Embalagem de papel alumínio a vácuo quando necessário

• Marcação e Rotulagem:

  • Especificação, material, quantidade e peso marcados na embalagem externa

  • Etiquetas frágeis/à prova de umidade/este lado para cima aplicadas

• Embalagem personalizada: Embalagem especial disponível mediante solicitação do cliente (por exemplo, marcas de remessa designadas, embalagem dividida)

• Custo de embalagem: Embalagem padrão incluída no orçamento; embalagem personalizada cobrada a parte

11. Compra, devolução e serviço pós-venda

Processo de compra:

1. O cliente fornece especificações, quantidade e requisitos de material para obter cotação

2. Ambas as partes confirmam parâmetros técnicos, prazo de entrega, condições de pagamento e assinam contrato de venda

3. Cliente faz pagamento antecipado, fábrica inicia produção

4. Produção concluída, organizar inspeção de terceiros ou do cliente (opcional)

5. Saldo pago, providenciar envio

6. Conjunto completo de documentos de exportação fornecidos após o envio

Política de devolução e troca:

• Problemas de qualidade: Se o produto apresentar não conformidade de material ou defeitos de fabricação, o cliente deverá notificar por escrito no prazo de 30 dias após o recebimento. Após confirmação mútua, o fornecedor deverá fornecer substituição ou reembolso gratuito e arcar com os custos de frete de ida e volta.

• Problemas de não qualidade: Para devoluções devido a erros no pedido do cliente, o cliente arca com o frete de ida e volta, o produto deve permanecer na embalagem original intacta, o prazo para solicitação de devolução/troca é de 15 dias a partir do recebimento.

• Situações não retornáveis: Produtos que foram soldados/instalados, tamanhos personalizados fora do padrão (especificações fora de estoque), danos causados ​​por armazenamento ou uso inadequado.

Serviço pós-venda:

• Período de garantia: 12 meses a partir da data de envio

• Consulta Técnica: Suporte técnico on-line disponível 24 horas por dia, 7 dias por semana (e-mail/mensagens instantâneas)

• Atendimento no local: Orientação de instalação no local do engenheiro disponível para grandes projetos (taxas negociáveis)

• Suporte de documentação: Certificados de materiais EN 10204 3.1/3.2, relatórios de END, etc.

• Resposta à reclamação: Resposta em até 24 horas após o recebimento da reclamação, proposta de solução em até 72 horas
